华为TP48200A-HD15D6 一体化通信电源系统

产品概述

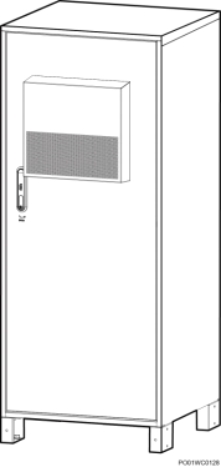

TP48200A-HD15D6 是一体化通信电源系统，主要为室外覆盖 -48V 系列的通信设备供、备电。机柜外观如图 2-1所示。

图2-1 机柜外观

2.2 型号说明

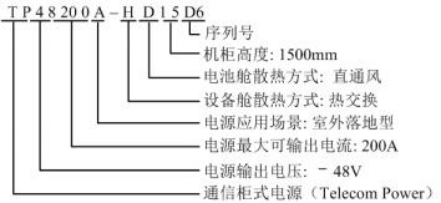

TP48200A-HD15D6 的型号说明如图 2-2所示。

图2-2 型号说明

2.3 系统特点 l	交流输入电压范围宽至 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面显示、按键操作
l	支持整流模块热插拔
l	整流模块功率因数值达 0.99

2.4 工作原理

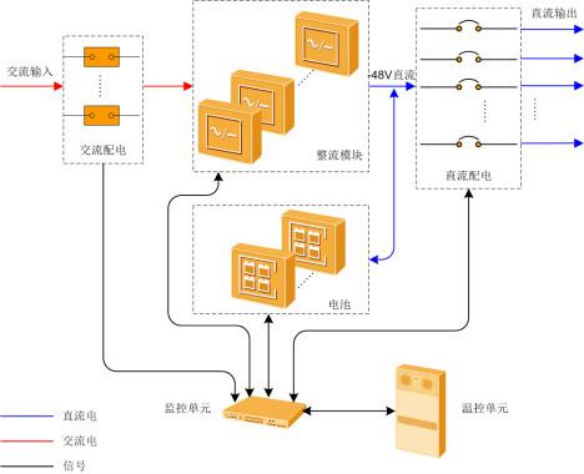

电源系统工作原理示意图如图 2-3所示，交流电通过交流配电单元进入整流模块；整流模块将交流电转成 -48V 直流电，由直流配电单元分给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制。如有异常，及时上报告警信号。同时，监控单元根据传感器监测的温度，对温控单元进行控制与调节，使柜内温度保持在适宜设备工作的范围之内。

图2-3 电源系统工作原理示意图

2.5 系统配置

TP48200A-HD15D6 电源系统的配置如表 2-1所示。

表2-1 系统配置

项目	系统配置
适用环境	C 类
整流模块	最大可配置 4 个 R4850N2
最大输出电流	200A
温控能力	≥55W/K
散热方式	l 设备舱：热交换 l 电池舱：直通风
监控模块	SMU06C
传感器	l 必配：电池温度传感器 l 选配：烟雾传感器、温湿度传感器、水浸传感器
