通信扩展模块（ NIM01C3）
外观
NIM01C3（ network interface module 01C3）的外观如下图所示。

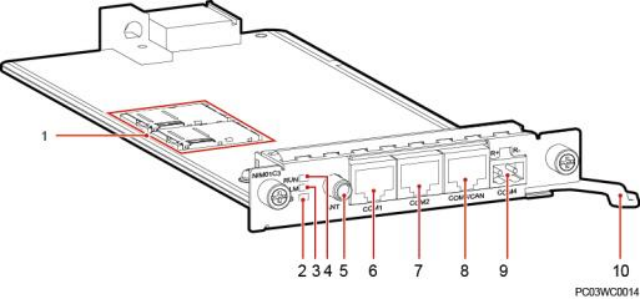

图 3-23 NIM01C3 外观
（ 1 ）SIM卡卡槽（2个） （2）4G指示灯 （3）告警指示灯
（4）运行指示灯 （5）ANT天线接口 （6）COM1接口
（ 7 ）COM2接口 （8）COM3/CAN接口 （9）COM4接口
（ 10）把手
指示灯
表 3-24 指示灯说明
名称 | 颜色 | 状态 | 说明 |
告警指 示灯 | 红色 | 常灭 | 无告警 |
常亮 | 有告警 |
运行指 示灯 | 绿色 | 常灭 | 模块故障或无直流输入，不工作 |
慢闪（0.5Hz） | 模块正常工作，与上位机通信正常 |
快闪（4Hz） | 模块正常工作，与上位机通信失败 |
4G指示 灯 | 绿色 | 常亮 | 拨号连接处于数据业务状态 |
闪烁（周期2s，亮 0.1s，灭1.9s） | 已注册网络 |
闪烁（周期2s，亮 0.1s，灭0.1s，亮 0.1s，灭1.7s） | 网络搜索状态或无网络 |
通信接口
表 3-25 通信接口说明
通信口 | 通信参数 | 说明 |
COM1接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 带12V供电功能 |
COM2接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 带12V供电功能 |
COM3/CAN接口 | 波特率：9600bit/s | COM3：支持主从协议、 Modbus协议 CAN：支持CAN协议 |
COM4接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 |
图 3-24 COM1/2/3 口通信接口引脚定义
表 3-26 COM1/2 口引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | 空 | - |
7 | 空 | - |
8 | GND | 接地 |
表 3-27 COM3/CAN 口引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485接收数据 |
2 | RX- |
3 | 空 | - |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | GND | 接地 |
7 | CANH | CAN数据正极 |
8 | CANL | CAN数据负极 |
表 3-28 COM4 口引脚定义
丝印 | 信号 | 说明 |
R+ | RS485+ | RS485数据正极 |
R- | RS485- | RS485数据负极 |
