监控模块 SMU02C

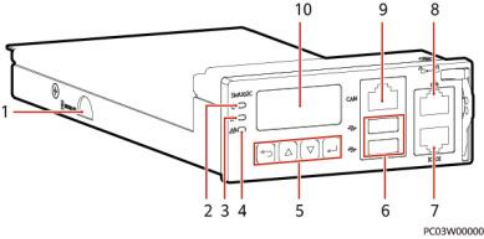

图 3-21 SMU02C 外观
（ 1 ）SD卡槽 （2）运行指示灯 （3）次要告警指示灯
（4）重要告警指示灯 （5）按键 （6）USB接口（该端口支持安 全保护机制）
（ 7 ）通信口RS485/RS232 （8）通信口FE （9）通信口CAN
（ 10）液晶显示屏
指示灯
表 3-18 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
按键
表 3-19 按键说明
按键标识 | 按键名称 | 说明 |
| “上” | 按“ ”或“ ”可以翻阅菜单或选择参数。 |
按键标识 | 按键名称 | 说明 |
| “下” |
|
| “返回” | 按“ ”可退回上一级菜单并且不保存所设置菜单值。 |
| “确认” | ● 在待机屏时，按“ ”可进入主菜单。 ● 在主菜单中按“ ”可进入下一级子菜单。 ● 在子菜单设置时按“ ”可以保存菜单选项值。 |
说明： ● 30秒内无按键操作LCD背光灯关闭。 ● 1分钟内无按键操作需重新登录。 ● 设置参数时长按或，参数值将快速增加或减小。 ● 同时按下和并持续10s，可重启SMU。 ● 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。 |
SD 卡槽
SD卡主要用于存储摄像头抓拍图片，最大支持32G容量。
USB 接口
在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志 和软件升级等操作。
通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。
非本公司提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失本公司将 不承担相应责任。
通信接口
表 3-20 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
FE | 10M/100M自适应 | SNMP协议 | 连接第三方网管 |
通信接口 | 通信参数 | 通信协议 | 用途 |
|
| BIN协议 | 连接华为网管 |
HTTPS协议 | 连接PC，通过Web管理 SMU |
Modbus TCP协 议 | 适配华为Modbus TCP 协议，连接第三方网管 |
RS485/ RS232 | 波特率：1200bit/s、 2400bit/s、 4800bit/s 、 9600bit/s 、 14400bit/s、 19200bit/s、 115200bit/s | 主从协议 | 连接华为网管 |
电总协议 | 连接第三方网管 |
CAN | 波特率：125kbit/s | CAN协议 | 连接华为南向设备 |
说明 以上端口都支持安全保护机制。 |
图 3-22 通信接口引脚定义
表 3-21 FE 引脚定义
引脚 | 信号 | 说明 |
1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4 、5 、7 、8 | 空 | - |
表 3-22 RS485/RS232 引脚定义
引脚 | 信号 | 说明 |
2 | TX- |
|
4 | RX+ | RS485接收数据 |
5 | RX- |
3 | RX232 | RS232接收数据 |
7 | TX232 | RS232发送数据 |
6 | PGND | 地（ PE ） |
8 | 空 | - |
表 3-23 CAN 引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485接收数据 |
2 | RX- |
3 | 空 | - |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | 空 | - |
7 | CANH | CAN总线高电平 |
8 | CANL | CAN总线低电平 |
