华为ESC710-D1室外机柜

ESC710-D1

外观

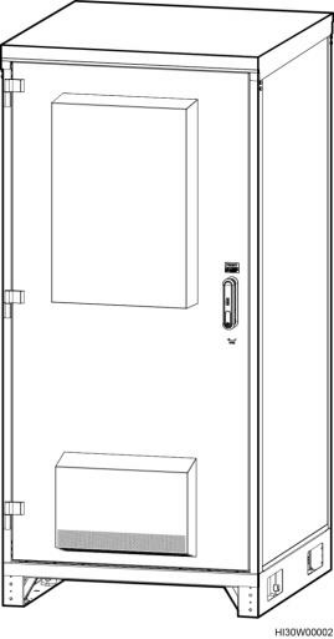

图3-17 ESC710-D1 的外观

内部结构

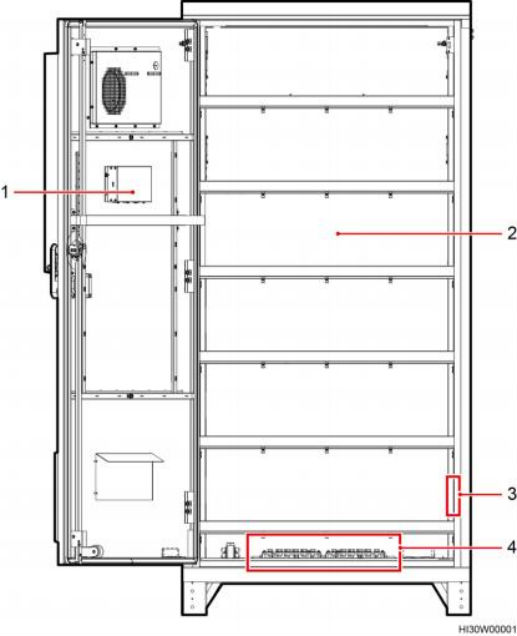

图3-18 ESC710-D1 的内部结构

（1）TCUC （2）电池安装空间（3）接地排（机柜后左侧）

（4）电池铜排

技术指标

表3-10 ESC710-D1 的技术指标

项目

说明

室外机柜

温控：直通风

外形尺寸（高×宽×深）：1925mm×900mm×950mm 重量：约 250kg

安装方式：落地安装

项目	说明
	维护方式：前后维护走线方式：下走线
电池安装空间	最大支持 2 组电池
工作温度	-20℃~+50℃（包含太阳辐射）
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（2000～4000m 时使用环境条件下的温度降额，每升高 200m 降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m
防护等级和工作环境	IP34 ，B 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
