华为ICC200-N1-C9室外机柜

ICC200-N1-C9

外观

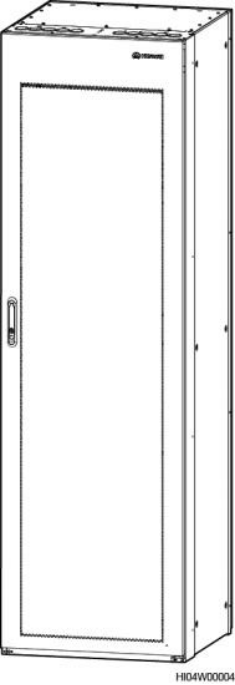

图3-6 ICC200-N1-C9 的外观

内部结构

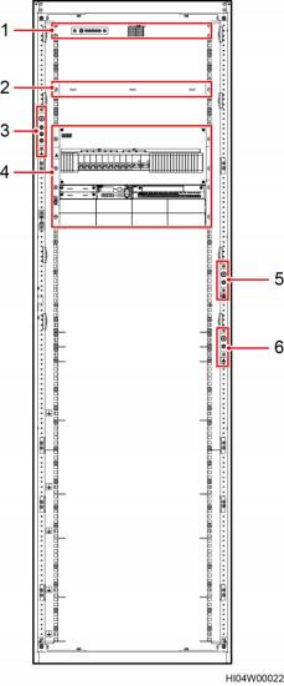

图3-7 ICC200-N1-C9 的内部结构

（1）温控供电转接盒（2）走线面板（3）设备接地排

（4）DCDU-400AN2 （5）主接地排（6）设备接地排

技术指标

表3-5 ICC200-N1-C9 的技术指标

配置

说明

室内机柜

温控：自然散热；防护等级：IP20

尺寸（高×宽×深）：2000mm×600mm×600mm

配置	说明
	重量：<140kg 安装方式：落地安装维护方式：前维护走线方式：上进上出
用户设备安装空间	33U
工作温度	0℃~+50℃
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m
防护等级和工作环境	IP20，室内
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-3（V2.3.2 或更高版本）Class 3.1 要求
