华为MTS9800B 通信电源 MTS9802B-N20A1

暂无价格
  • 产品说明

3.1 单柜配置

3.1.1 组合柜

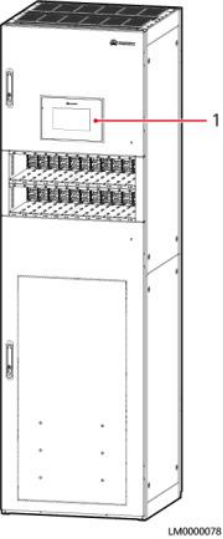

图 3-1 外观（ MTS9802B-N20A1 ）



（ 1 ）MDU显示屏

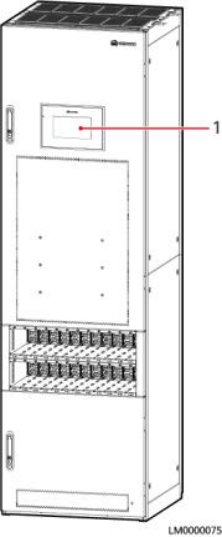

图 3-2 外观（ MTS9802B-N20A2）



（ 1 ）MDU显示屏



表 3-1 机柜配置



项目

MTS9802B-N20A1/MTS9802B-N20A2

交流输入制式

220/380V AC三相四线；兼容120/208V AC（三火线）

额定输入电压

●  220V AC 相电压/380V AC 线电压

●  120V AC 相电压/208V AC 线电压

交流输入端子

2*190A/3P 端子(N线接到铜排)

整流模块空开

63A/2P×12路

整流模块

R4850G5/R4875G5×24PCS

交流防雷

●  防雷器：20kA/40kA×2路

●  防雷空开：32A/4P×2路

电池支路

NT4（ 1600A）×2路





项目

MTS9802B-N20A1/MTS9802B-N20A2

负载支路（柔性配 置）

●   NT4配电框：4路（ 1000A/1250A）

●  NT3配电框：6路（630A/500A）

●   NT00配电框：12路（ 100A/160A）

●  空开配电框：16路（ 100A/125A）

电池电流检测

分流器1500A/25mV

负载电流检测

●  NT4配电框：分流器1500A/25mV

●  NT3配电框：分流器1500A/25mV

●  NT00配电框：分流器1000A/25mV

●  空开配电框：分流器1000A/25mV

直流防雷

直流防雷板（差模10kA，共模20kA ，8/20µs）

监控单元

SMU02C

逆变器（选配）

ETP23036-C5B1，最大输出36kVA
