2.2 外观介绍

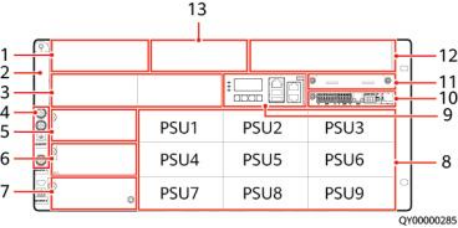

图 2-1 ETP48600-C5A6/ETP48600-C5A7
（ 1 ）LLVD空开安装位置 （2）配电指示标签 （3）iDCDU100D1安装位置
（4）接地螺钉 （5）交流输出模块安装位置 （6）交流输入模块1安装位置
（ 7 ）交流输入模块2安装位置 （8）整流模块R4850G2/ （9）监控模块SMU02C
R4850G5/R4875G5安装位置和
顺序
（ 10）用户接口模块UIM05B1 （ 11 ）通信扩展模块NIM01C3/ （ 12）电池空开安装位置 CIM02C安装空间
（ 13）BLVD空开安装位置
C口 说明
● 整流模块槽位也支持安装iDCDU100D1。
● iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流 为100A。
● iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。
表 2-1 系统配置
项目 | ETP48600-C5A6 | ETP48600-C5A7 |
交流输入路 数 | 支持两路输入（手动切换，机械互锁）， 对应的整流模块为PSU1 ～PSU9 | 支持两路同时输入 ● 交流输入1对应的整流模块为PSU1 ~ PSU6 ● 交流输入2对应的整流模块为PSU7 ~ PSU9 |
交流输入模 块 | 如表2-2。 |
交流输出模 块 | 如表2-3。 |
直流输出支 路（支持选 配） | 配置示意： ● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：2×63A/1P ，2×32A/1P ，2×16A/1P |
电池支路 | 6×125A/1P |
防雷 | ● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs |
表 2-2 交流输入模块
模块型号和 基础编码 | 模块外观 | 模块规格 | 输入制 式 | 最大容量 （ ETP4860 0-C5A6） | 最大容量（ ETP48600- C5A7） |
AIU03-63C （ 02312KU Q） |
| 63A/3P+N端 子 | 220/38 0V AC 三相四 线兼容 220V AC单相 | ● 三相： 24kW ● 单相： 18kW | ● 1路输入：24kW（三 相）、18kW（单 相） ● 2路同时输入：36kW |
AIU03-63D （ 02312M MH-002） |
| 63A/4P | 220/38 0V AC 三相四 线 | 24kW 支持两路输 入，机械互 锁。 | ● 1路输入：24kW ● 2路同时输入：36kW |
模块型号和 基础编码 | 模块外观 | 模块规格 | 输入制 式 | 最大容量 （ ETP4860 0-C5A6） | 最大容量（ ETP48600- C5A7） |
AIU02-125B （ 02312MK G） |
| 125A/2P | 110V AC双火 线 | 18kW | ● 1路输入：18kW ● 2路同时输入：28kW |
AIU03-100C （ 02312MU D ） |
| 100A/3P+N | 220/38 0V AC 三相四 线 | 36kW 支持两路输 入，机械互 锁。 | ● 1路输入：24kW ● 2路同时输入：36kW |
使用AIU03-63C（02312KUQ）接入单相交流输入时，需要配置标准短接铜排
（21244043），将三相交流输入转换为单相交流输入，并将交流输入制式设置为单 相。
表 2-3 交流输出模块
模块型号和基础编码 | 模块外观 | ETP48600-C5A6 | ETP48600-C5A7 |
AOU03-16C （02312WSX） |
| 3个16A/1P的空开 |
iAOU03-16B （ 02312WSX-001 ） |
| 2个16A/1P的空开+ -48V供电交流计量单板 |
iAOU03-16B

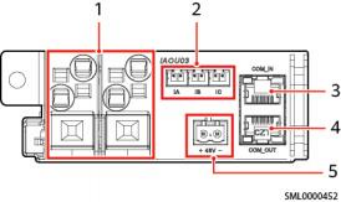

图 2-2 iAOU03-16B 外观
（ 1 ）交流输出空开 （2）交流检测线缆接口 （3）COM_IN接口
（4）COM_OUT接口 （5）电源接口
