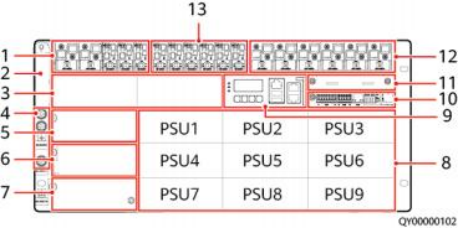

图 2-1 ETP48600-C5A3/ETP48600-C5A5
（ 1 ）LLVD空开 （2）配电指示标签 （3）iDCDU100D1安装空间
（4）接地螺钉 （5）交流输出模块安装空间 （6）交流输入模块1安装空间
（ 7 ）交流输入模块2安装空间 （8）整流模块R4850G2/ （9）监控模块SMU02C R4875G1安装空间
（ 10）用户接口模块UIM05B1 （ 11 ）通信扩展模块NIM01C3/ （ 12）电池空开 CIM02C安装空间
（ 13）BLVD空开
C口 说明
● 整流模块槽位也支持安装iDCDU100D1。
● iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流 为100A。
● iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。
表 2-1 系统配置
项目 | ETP48600-C5A3（01075357） | ETP48600-C5A5（01075358） |
交流输入制式 | 220/380V AC三相四线 | 220/380V AC三相四线 110V AC双火线兼容220V AC单相 |
交流输入路数 | 支持两路输入（手动切换，机械互锁）， 对应的整流模块为PSU1 ～PSU9 | 支持两路同时输入 ● 交流输入1对应的整流模块为 PSU1 ～PSU6 ● 交流输入2对应的整流模块为 PSU7 ～PSU9 |
交流输入模块 | 如表2-2。 |
交流输出模块 | 如表2-3。 |
直流配电 | ● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：2×63A/1P ，2×32A/1P ，2×16A/1P |
电池支路 | 6×125A/1P |
防雷 | ● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs |
表 2-2 交流输入模块
模块型号和基 础编码 | 模块外观 | 模块规 格 | 输入制式 | 最大容量 （ ETP48600- C5A3） | 最大容量 （ ETP48600-C5A5） |
AIU03-63C （ 02312KUQ ) |
| 63A/3P +N端子 | 220/380V AC三相四 线兼容 220V AC 单相 | ● 三相： 24kW ● 单相： 18kW | ● 1路输入：24kW （三相）、 18kW （单相） ● 2路同时输入： 36kW |
AIU03-63D （ 02312MMH- 002） |
| 63A/4P | 220/380V AC三相四 线 | 24kW 支持两路输 入，机械互 锁。 | ● 1路输入：24kW ● 2路同时输入： 36kW |
模块型号和基 础编码 | 模块外观 | 模块规 格 | 输入制式 | 最大容量 （ ETP48600- C5A3） | 最大容量 （ ETP48600-C5A5） |
AIU02-125B （ 02312MKG ) |
| 125A/2P | 110V AC 双火线 | 18kW | ● 1路输入：18kW ● 2路同时输入： 28kW |
AIU03-100C （ 02312MUD ) |
| 100A/3P +N | 220/380V AC三相四 线 | 36kW 支持两路输 入，机械互 锁。 | ● 1路输入：24kW ● 2路同时输入： 36kW |
