华为ETP48400-C4B3 嵌入式电源

暂无价格
  • 产品说明

2-2 ETP48400-C4B3 内部结构图（正视图）



（ 1 ）LLVD                                （2）直流输出支路（下层预       （3）接地螺丝 留）

（4）整流模块/太阳能模块安装 （5）交流输入模块安装位置      （6）整流模块/太阳能模块安装 位置                                                                                             位置

（ 7 ）监控模块SMU06T2           （8）电池空开                           （9）BLVD

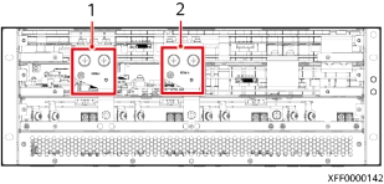

图 2-3 ETP48400-C4B3 内部结构图（后俯视图）



（ 1 ）-48V（用于扩展配电）                              （2）RTN+（用于扩展配电）



产品配置

表 2-2 ETP48400-C4B3 配置



项目

系统配置

交流输入模块

AIU03-63C，AIU03-63D，AIU02-125B，AIU03-63C4

直流输出支路（出厂默 认配置）

●   LLVD配电：9×63A/1P

●   BLVD配电：4×32A/1P

电池支路（出厂默认配 置）

2×125A/1P

监控模块

SMU06T2

整流模块

R4875G5 ，R4875G1 ，R4850G6 ，R4850G5 ，R4850S2 ，R4850S5， R4875S5





项目

系统配置

太阳能模块

S4875G2 ，S4875G1

注：

●  R4875G5详细信息请参考support网站资料：R4875G5 整流模块 用户手册。

●  R4875G1详细信息请参考support网站资料：R4875G1 整流模块 用户手册。

●  R4850G6详细信息请参考support网站资料：R4850G6 整流模块用户手册。

●  R4850G5详细信息请参考support网站资料：R4850G5 整流模块 用户手册。

●  R4850S2详细信息请参考support网站资料：R4850S2 整流模块 用户手册。

●  R4850S5详细信息请参考support网站资料：R4850S5 整流模块 用户手册。

●  R4875S5详细信息请参考support网站资料：R4875S5 整流模块 用户手册。

●  S4875G2详细信息请参考support网站资料：S4875G2 智能太阳能电源模块 用户手册。

●  S4875G1详细信息请参考support网站资料：S4875G1 太阳能电源模块 用户手册。
