华为ETP48300-C9A1 嵌入式电源

.1 外观介绍

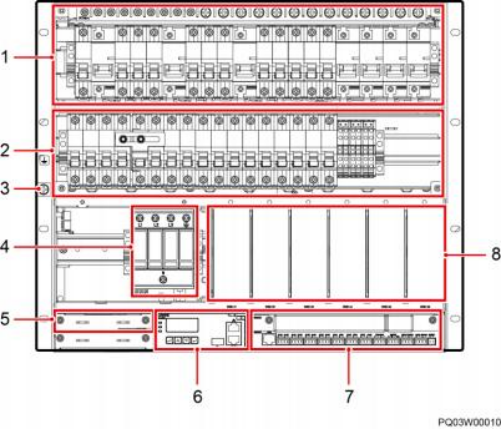

图3-1 外观介绍（01073456，无盖板）

（1）直流配电单元（2）交流配电单元（3）接地螺丝

（4）交流防雷器（5）通信扩展模块安装空间（6）SMU02B1

（7）UIM03D （8）整流模块安装空间

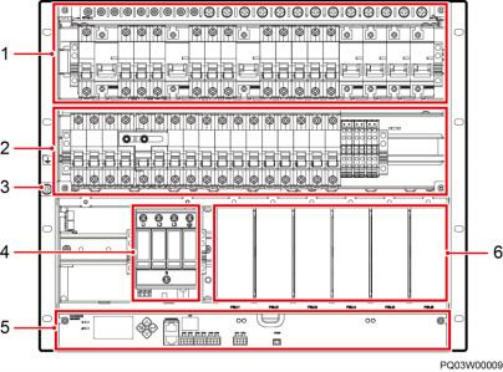

图3-2 外观介绍（01073455，无盖板）

（1）直流配电单元（2）交流配电单元（3）接地螺丝

（4）交流防雷器（5）SMU06C2 （6）整流模块安装空间

插框出厂时，RTN+母排已与插框 PE 短接。

3.2 配电单元

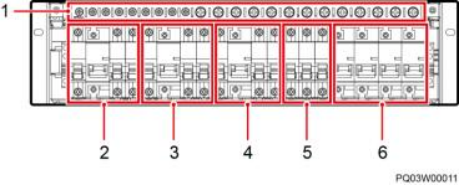

图3-3 直流配电单元（无盖板）

（1）RTN+母排（2）用户 1 直流输出空开（3）用户 2 直流输出空开

（4）用户 3 直流输出空开（5）用户 4 直流输出空开（6）电池空开

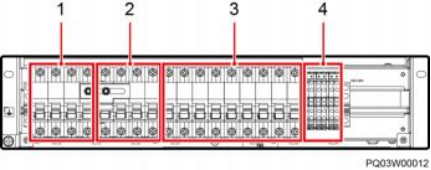

图3-4 交流配电单元（无盖板）

（1）市电 1 输入空开（2）油机或市电 2 输入空开（3）交流输出空开

（4）交流输出 N 线端子
