华为ETP48300-C6D2 嵌入式电源
3.1 外观介绍 ETP48300-C6D2 外观如图 3-1和图 3-2所示。

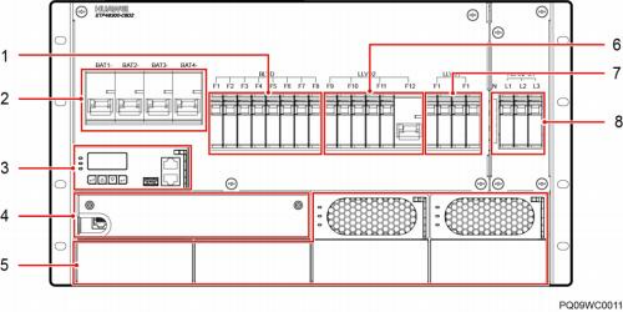

图3-1 ETP48300-C6D2 外观（前视图）
（1）重要负载支路 （2）电池空开 （3）SMU02B （BLVD）空开 （4）UIM02C（盖板后） （5）整流模块安装 （6）次要负载支路 2 空间 （LLVD2）空开 （7）LLVD1 空开 （8）交流输入空开

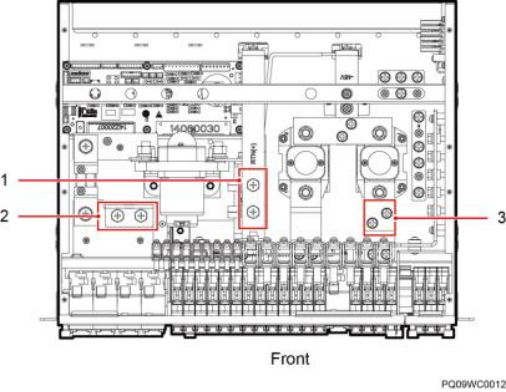

图3-2 ETP48300-C6D2 内部结构（俯视图、无盖板）
（1）RTN+接线端子 （预留） （2）电池负极接线端子 （预留） （3）LLVD1 负极接线端子 （预留）
图 3-2中预留的端子用于连接扩容的电池和 DCDB 的线缆。
DCDB

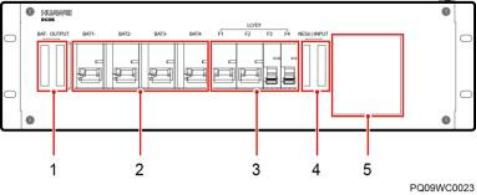

图3-3 DCDB 外观介绍
（1）电池负极接线端子 （2）电池空开 （3）LLVD1 空开
|
