华为ETP48200-C5E2 嵌入式电源 (SMU02C)

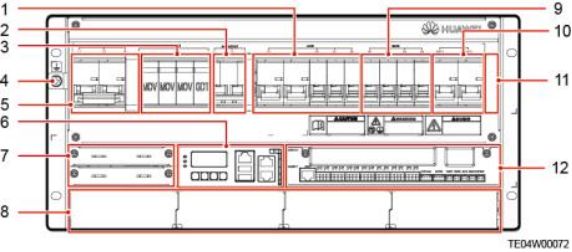

3.1 外观介绍 图 3-1 外观
（ 1 ）LLVD空开 （2）交流输出空开和端子 （3）交流防雷器 （4）接地螺丝 （5）交流输入空开和端子 （6）SMU02C （ 7 ）通信扩展模块安装空间 （8）整流模块安装空间 （9）BLVD空开 （ 10）电池空开 （ 11 ）调测开关（盖板后） （ 12）用户接口模块UIM03F1 C口 说明 插框出厂时，RTN+母排已与插框PE短接。 表 3-1 配电规格

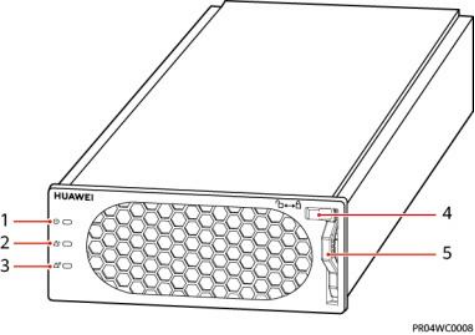

3.2 整流模块 整流模块是将输入的交流电转换成稳定的直流电。 图 3-2 外观
（ 1 ）电源指示灯 （2）告警指示灯 （3）故障指示灯 （4）拨销 （5）把手 |
