华为ETP48200-C5E1 嵌入式电源 (SMU02C)

3.1 外观介绍

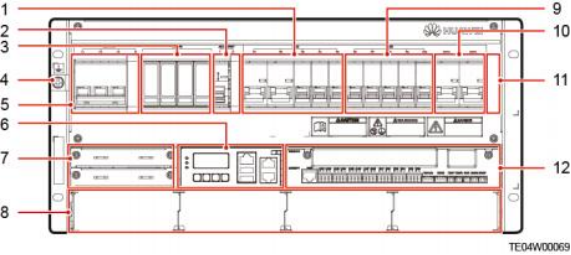

图 3-1 外观

（ 1 ）LLVD空开（2）交流输出空开和端子（3）交流防雷器

（4）接地螺丝（5）交流输入空开和端子（6）SMU02C

（ 7 ）通信扩展模块安装空间（8）整流模块安装空间（9）BLVD空开

（ 10）电池空开（ 11 ）调测开关（盖板后）（ 12）用户接口模块UIM02C

C口说明

插框出厂时，RTN+母排已与插框PE短接。

表 3-1 配电规格

项目

规格

输入制式

220/380V AC三相四线兼容220V AC单相

交流配电

● 交流输入空开：1路63A/3P

● 交流输出空开：1路20A/1P

项目

规格

直流配电

● BLVD空开：1路63A/1P ，3路32A/1P ，1路16A/1P

● LLVD空开：2路125A/1P ，2路63A/1P ，1路32A/1P

电池支路

2路125A/1P空开

3.2 整流模块

整流模块是将输入的交流电转换成稳定的直流电。

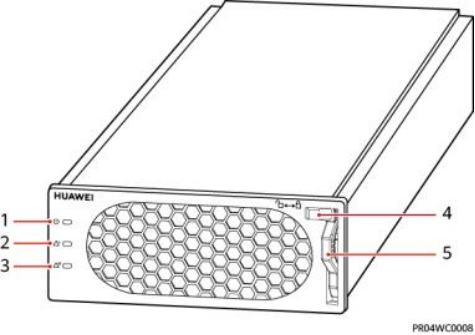

图 3-2 外观

（ 1 ）电源指示灯（2）告警指示灯（3）故障指示灯

（4）拨销（5）把手

表 3-2 指示灯说明

指示灯	颜色	状态	说明
电源指示灯	绿色	常亮	整流模块有交流输入。
		常灭	无交流输入。
		常灭	整流模块内部损坏。
		0.5Hz闪烁	人工查询状态。
		4Hz闪烁	整流模块处于应用程序加载状态。
告警指示灯	黄色	常灭	整流模块无保护告警。
告警指示灯	黄色	常亮	● 环境温度过高引发预告警。 ● 环境温度过高或过低保护关机告警。
