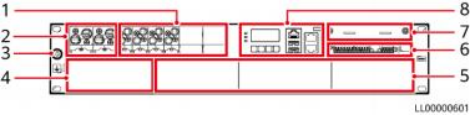

华为ETP48200-C2B1 嵌入式电源

交流输入模块

可选择：

●  AIU03-63D（02312MMH-002，三相）

●  AIU02-125B（ 02312MKG-001 ，双火或单相）

注：三相兼容单相场景，通过配置21206487三相短接盒实现。

直流输出支路

LLVD：

出厂默认配置40A/1P×4，预留安装空间

注：支持扩展3路空开（63A）或2路空开（63A以上） 扩配电端子：支持1组35mm2线接入

电池支路

电池空开：出厂默认配置125A/1P×2

注：支持1路或2路电池空开设置为并机支路使用

监控模块

SMU02C（02312MML-009）

整流模块

可选择：

R4875G5（ 02312NFE-002，4kW） R4875G1（ 02313XMA，4kW）

用户接口模块

UIM05D1（03029HLQ）

通信扩展模块

可选择：

NIM01C3（02312LQL）

NIM01C3（ 02312LQM ）

注：

R4875G5详细信息请参考support网站资料：R4875G5 整流模块 用户手册

R4875G1详细信息请参考support网站资料：R4875G1 整流模块 用户手册

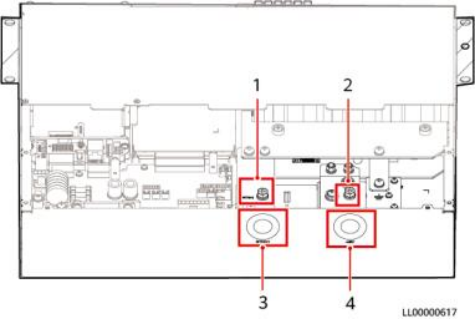

箭头指示的数字即为对应空开的槽位

号。在LCD 、Web或网管上，空开槽位号 与支路序号一一对应，如上图为支路5和  支路7。

智能空开集成下电和计量功能。

AIU03-63D

（02312MMH-002）

63A/4P

220/380V AC三相 四线

12kW

AIU02-125B

（ 02312MKG-001 ）

125A/2P

110V AC双火线兼 容220V AC单相

12kW
