详细说明

华为ETP48200-C2A6 嵌入式电源

暂无价格
  • 产品说明

2.3 外观介绍

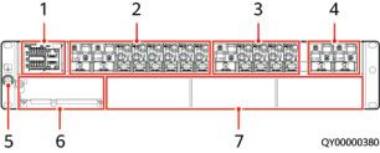

图 2-1 ETP48200-C2A6 外观



（ 1 ）监控模块SMU11B             （2）次要负载空开                     （3）重要负载空开

（4）电池空开                          （5）接地螺丝                           （6）交流输入模块安装空间

（ 7 ）整流模块R4850G2/

R4850G5/R4875G5安装位置

表 2-1 系统配置



项目

系统配置

交流配电

如表2-2。

直流配电

●   LLVD配电：2×125 A ，6×32A

●   BLVD配电：1×80A ，3×32A ，1×16A

●  电池支路：2×125 A

防雷

●  交流防雷：标称雷击放电电流20kA ，8/20µs

●  直流防雷：差模10kA，共模20kA ，8/20µs





表 2-2 交流输入模块



模块型号和基础编码

模块外观

模块规格

输入制式

最大容量

AIU03-63C

（ 02312KUQ-001 ）



63A/3P+N端子

+电池强制上电开 关

三相四线

12kW

AIU02-125B1

（ 02312MKG-001 ）



125A/2P+电池强 制上电开关

双火线兼

容单相

●  双火线：

12kW

●  单相：12kW
