3.1 外观介绍

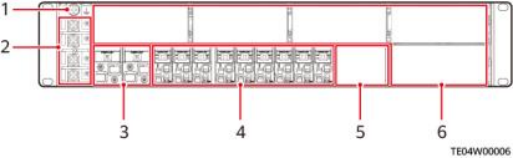

图 3-1 外观介绍
（ 1 ）接地螺丝 （2）输入端子 （3）电池空开
（4）负载空开 （5）监控模块安装空间 （6）整流模块安装空间
3.2 监控模块 SMU11B
外观

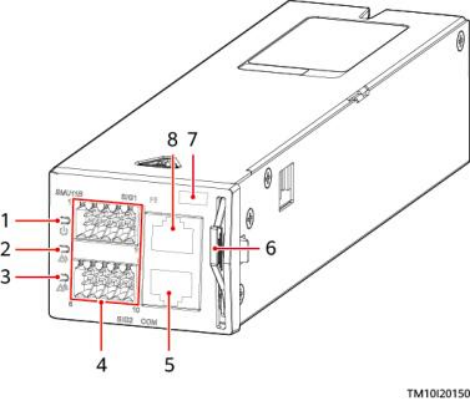

图 3-2 SMU11B 外观
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）接线端子 （5）COM口 （6）把手
（ 7 ）SN码位置 （8）FE口
指示灯
表 3-1 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无电源输入。 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正 常。 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常。 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警。 |
常亮 | 有次要告警或提示告警。 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警。 |
常亮 | 有紧急告警或重要告警。 |
接线端子

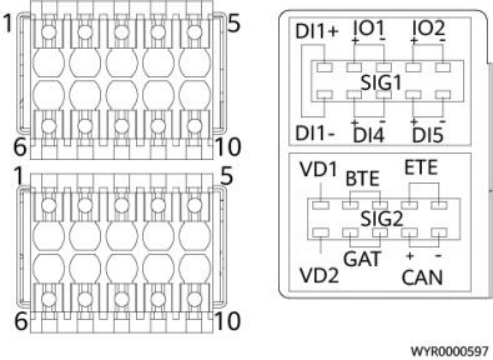

图 3-3 接线端子
表 3-2 SIG1 接线端子引脚定义
引脚 | 信号 | 说明 |
1 | DI1+ | 输入干接点 |
6 | DI1- |
7 | DI4+ |
8 | DI4- |
9 | DI5+ |
10 | DI5- |
2 | IO1+ | 输入干接点/输出干接点（作为输入 干接点时，告警条件：断开时正常， 闭合时告警；作为输出干接点时，告 警动作：正常时断开，告警时闭 合。） |
3 | IO1- |
4 | IO2+ |
5 | IO2- |
表 3-3 SIG2 接线端子引脚定义
引脚 | 信号 | 说明 |
6 | VD2 | 电池中点电压检测接口2 |
2 | BTE | 电池温度传感器接口 |
3 |
4 | ETE | 环境温度传感器接口 |
5 |
7 | GAT | 门磁传感器接口 |
8 |
9 | CAN+ | CAN通信接口 |
10 | CAN- |
通信接口
表 3-4 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
COM | 波特率： 9600bit/s 、 19200bit/s、 115200bit/s自适应 | 主从协议 | 连接华为网管 |
- | 为外部设备提供12V供电 |
FE | 10M/100M自适应 | SNMP协议 | 连接第三方网管 |
BIN协议 | 连接华为网管 |
HTTPS协议 | 连接PC，通过Web管理SMU |
说明 以上端口都支持安全保护机制。 |
图 3-4 COM 口引脚
表 3-5 COM 引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | SCL | I2C时钟 |
7 | SDA | I2C数据 |
8 | GND | 接地 |
图 3-5 FE 口引脚
