面板图

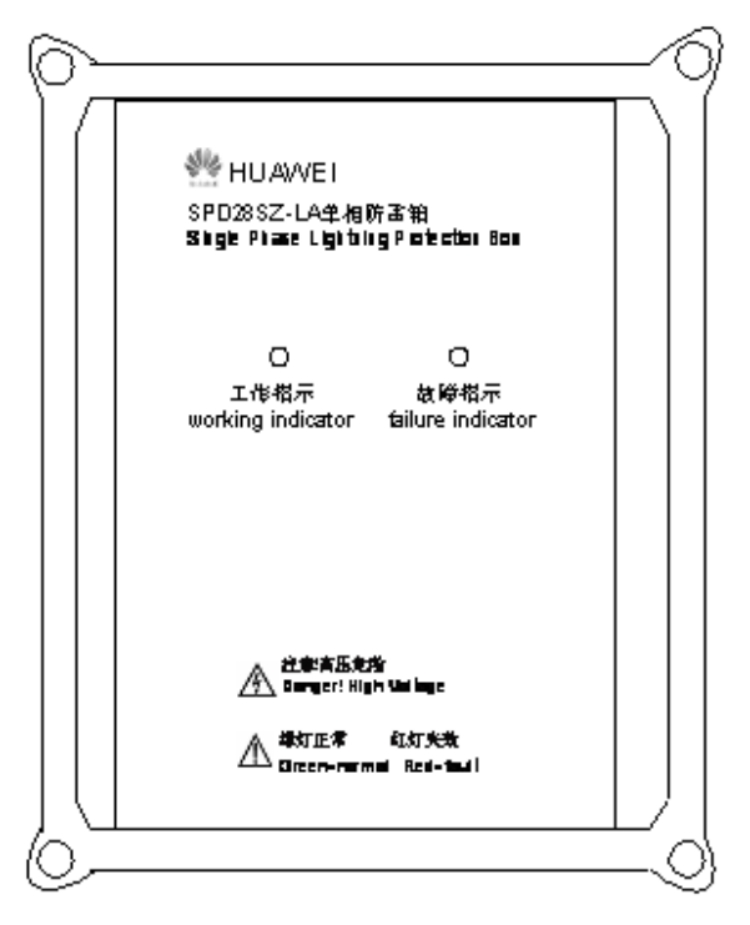

SPD28SZ防雷箱面板如图6-36所示。
图 6-36 SPD28SZ 防雷箱面板图
面板指示灯说明
SPD28SZ防雷箱面板指示灯说明如表6-38所示。
表 6-38 SPD28SZ 防雷箱面板指示灯说明表
面板指示灯 | 指示灯说明 |
工作指示灯 | 绿灯 | 防雷箱正常工作 |
红灯 | 防雷箱故障 |
故障指示灯 | 灭 | 防雷箱正常工作 |
红灯 | 防雷箱故障 |
C口 说明
当防雷箱启动市电过压保护电路后，防雷箱的防雷功能依然存在，防雷箱绿色指示灯仍然为亮。 当故障指示灯为红色时，需要更换防雷箱。
电气连接图

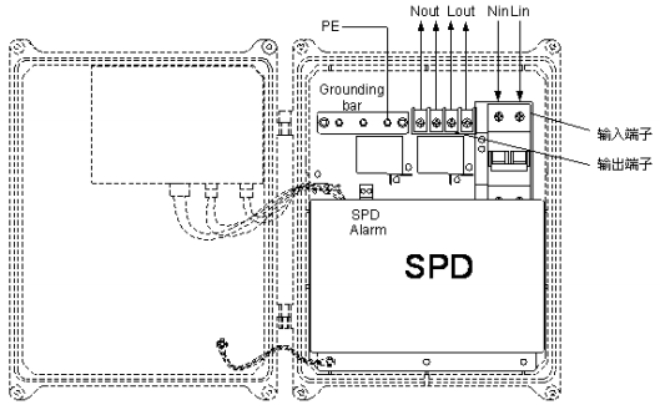

SPD28SZ防雷箱电气连接如图6-37所示。
图 6-37 SPD28SZ 防雷箱电气连接图
