华为B型直流配电框
B 型直流配电框 介绍B型直流配电框的外观、功能、供电原理、输入端子、输出端子、控制开关以及参 数。 外观

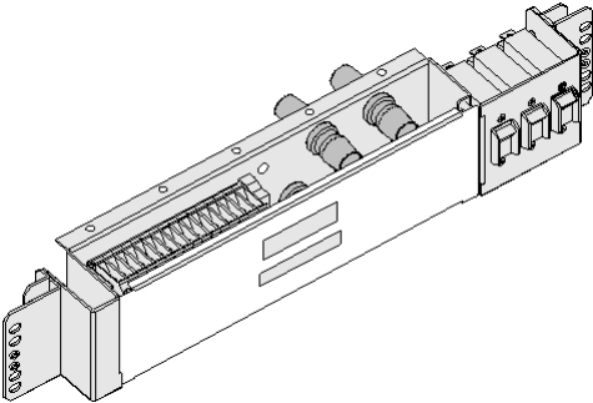

图 6-14 B 型直流配电框外观（带盖板）

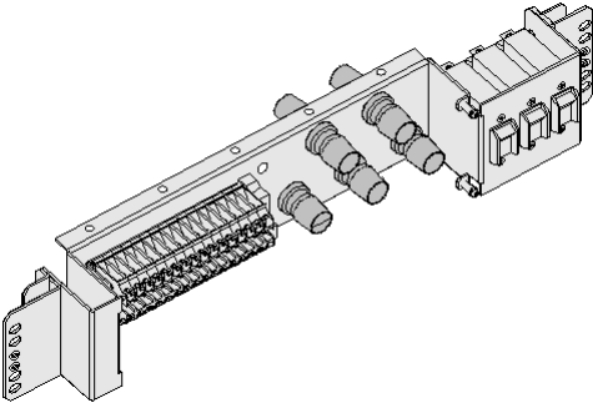

图 6-15 B 型直流配电框外观（不带盖板）
B型直流配电框配电功能如下： ● 提供2路-48V/-60V电源输入

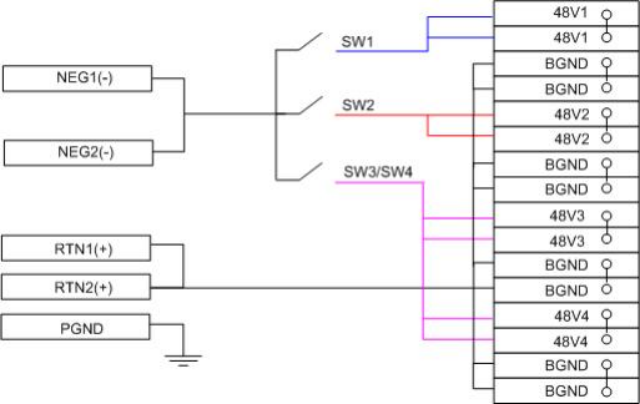

● 提供8路-48V/-60V电源输出 B型直流配电框的供电原理如图6-16所示。 图 6-16 B 型直流配电框供电原理

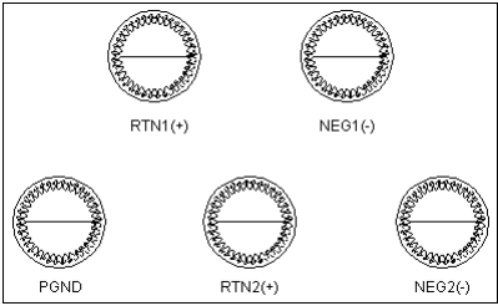

B型直流配电框的输入端子如图6-17所示。 图 6-17 B 型直流配电框的输入端子

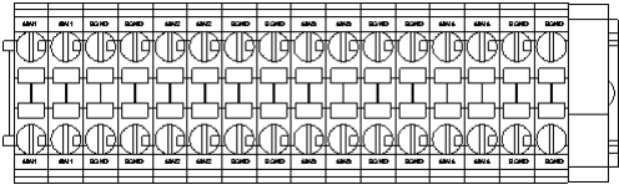

B型直流配电框支持2路-48V/-60V DC电源输入，输入端子的连接如下： ● RTN1（ + ）连接第 1路直流电源的RTN。 ● NEG1（-）连接第1路直流电源的NEG。 ● PGND连接地线。 ● RTN2（ + ）连接第2路直流电源的RTN。 ● NEG2（-）连接第2路直流电源的NEG。 B型直流配电框的输出端子如图6-18所示。 图 6-18 B 型直流配电框输出端子图

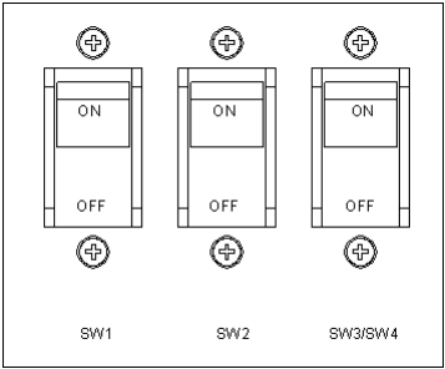

B型直流配电框-48V/-60V输出控制开关如图6-19所示。 图 6-19 B 型直流配电框-48V/-60V 输出控制开关示意图
输出端子和控制开关及业务框的对应关系如表6-12所示。 表 6-12 B 型直流配电框输出端子和控制开关及业务框的对应关系表
B型直流配电框的参数如表6-13所示。 表 6-13 B 型直流配电框参数表
|
