6.1 I 型直流配电框
介绍I型直流配电框的外观、功能、供电原理、输入端子、输出端子、-48V/-60V输出 控制开关、指示灯、监控接口、环境监控板拨码开关及参数。
外观

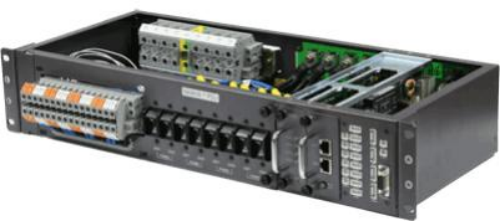

I型直流配电框外观如图6-1所示。
图 6-1 I 型直流配电框外观图
功能
I型直流配电框配电功能如下：
● 提供4路或2路-48V/-60V电源输入
● 提供8路-48V/-60V电源输出
I型直流配电框监控和显示功能如下：
● 提供4路或2路电源输入状态显示
● 提供4路或2路-48V/-60V输入电源电压检测
● 提供对外10路开关量检测（包括1路水浸、门禁和配线架）
● 提供对外4路模拟量检测（温度和湿度，2路备用）
供电原理

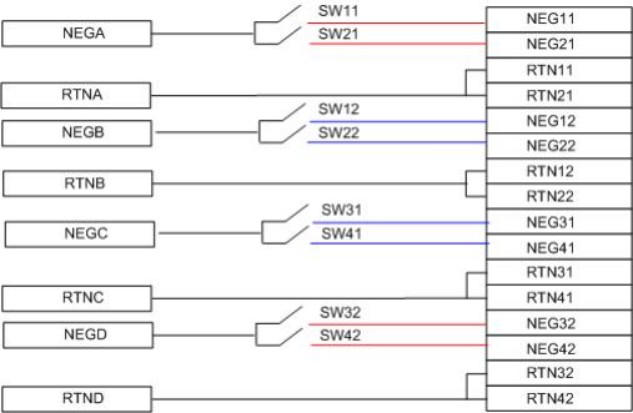

I型直流配电框的供电原理如图6-2所示。
图 6-2 I 型直流配电框供电原理
输入端子

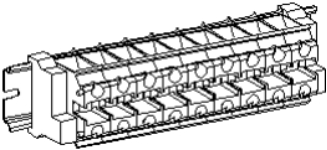

打开I型直流配电框的前面板，即可看到直流配电框的输入端子，如图6-3所示。
图 6-3 I 型直流配电框输入端子示意图
I型直流配电框可提供4路输入或者2路输入，根据外部电源输入路数的不同，端子的使 用也不同，具体如表6-1所示。
表 6-1 I 型直流配电框输入端子列表
外部电源 输入 | 输入端子 | 连接的电缆 | 备注 |
2路输入 | NEGA (-) | 第1路-48V/-60V蓝色电 缆 | 冗余备份方式:NEGA (-)与 NEGC (-)短接， NEGB (-)与 NEGD (-)短接。 其中支路A |
NEGB (-) | 第2路-48V/-60V蓝色电 缆 |
外部电源 输入 | 输入端子 | 连接的电缆 | 备注 |
| PGND | PGND黄绿双色电缆 | 与支路B互为备份，支路C和 支路D互为备份。 |
RTNA (+) | 第1路GND黑色电缆 |
RTNB (+) | 第2路GND黑色电缆 |
4路输入 | NEGA (-) | 第1路-48V/-60V蓝色电 缆 | - |
NEGC (-) | 第3路-48V/-60V蓝色电 缆 |
NEGB (-) | 第2路-48V/-60V蓝色电 缆 |
NEGD (-) | 第4路-48V/-60V蓝色电 缆 |
PGND | PGND黄绿双色电缆 |
RTNA (+) | 第1路GND黑色电缆 |
RTNC (+) | 第3路GND黑色电缆 |
RTNB (+) | 第2路GND黑色电缆 |
RTND (+) | 第4路GND黑色电缆 |
输出端子

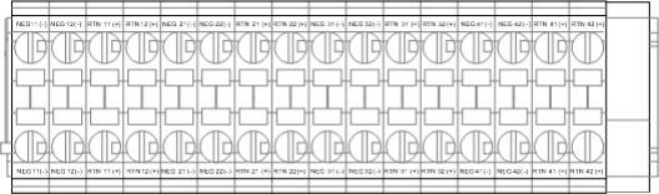

I型直流配电框提供8路电源输出，端子如图6-4所示。
输出端子和控制开关及业务框的对应关系如表6-2所示。
图 6-4 I 型配电框输出端子示意
-48V/-60V 输出控制开关

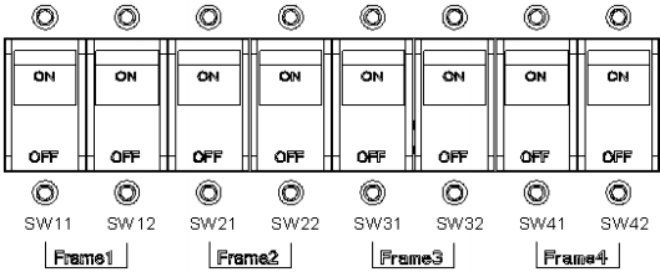

I型配电框-48V/-60V输出控制开关如图6-5所示。
图 6-5 I 型配电框-48V/-60V 输出控制开关示意
表 6-2 输出端子和控制开关及业务框的对应关系表
端子丝印 | 对应控制开关 | 负载 |
NEG11(-),RTN11(+) | SW11 | 第1框业务框（自下而上） |
NEG12(-),RTN12(+) | SW12 |
NEG21(-),RTN21(+) | SW21 | - |
NEG22(-),RTN22(+) | SW22 |
NEG31(-),RTN31(+) | SW31 | 第2框业务框（自下而上） |
NEG32(-),RTN32(+) | SW32 |
NEG41(-),RTN41(+) | SW41 | - |
NEG42(-),RTN42(+) | SW42 |
指示灯

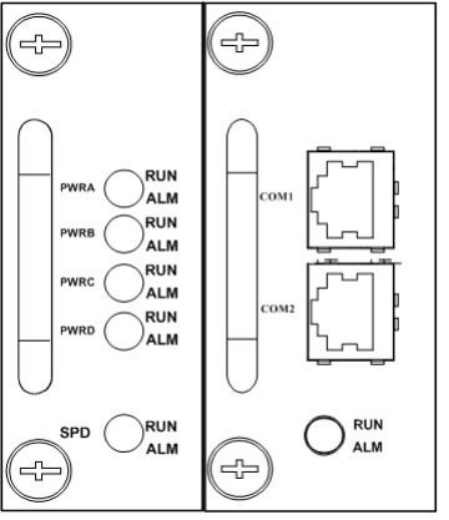

监控板和SPDA的面板及说明如表6-3所示。
表 6-3 监控板的面板及说明
|
RUN ALM：运行状态指示灯 |
绿灯1s亮1s灭周期闪烁 | 监控板运行正常 |
红灯0.3s亮0.3s灭周期闪烁 | 监控板有严重告警，如温度告警，电 源异常、防雷异常等 |
黄灯1s亮1s灭周期闪烁 | 监控板有一般告警 |
黄灯常亮 | 与主机的通信中断 |
黄灯0.3s亮0.3s灭周期闪烁 | 监控板加载、未注册 |
|
SPD RUN ALM：防雷单元状态指示灯 |
绿灯亮 | 防雷单元正常 |
红灯亮 | 防雷单元故障 |
|
PWRA, PWRB, PWRC, PWRD : 第1 ，2 ，3，4路电源输入指示灯 |
绿灯亮 | 电源输入电压为-38.4V~-72V. |
红灯亮 | 电源输入电压低于-38.4V |
监控接口

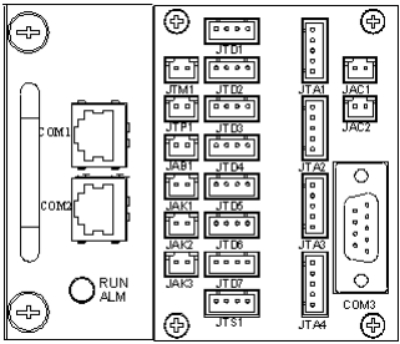

I型直流配电框的监控接口包括串口和监控开关量接口，如图6-6所示。
图 6-6 I 型直流配电框监控接口示意
监控串口说明如表6-4所示，监控量接口说明如表6-5所示。
表 6-4 I 型直流配电框监控串口说明
丝印 | 功能 | 连接说明 |
COM1 | 预留 | - |
COM2 | RS-485监控接口 | 通过环境监控电缆与主控板的ESC接口连接。 |
COM3 | 预留 | - |
表 6-5 I 型直流配电框监控量接口说明
丝印 | 对应监控量 | 备注 |
JTM1 | 门禁 | - |
JTP1 | 配线架 | - |
JAB1 | 机柜蜂鸣器控制输出 | 预留 |
JAK1 | 机柜告警灯控制输出 | 预留 |
JAK2 | 机柜告警灯控制输出 | 预留 |
JAK3 | 机柜告警灯控制输出 | 预留 |
JTD1 | 普通开关量传感器输入1 | - |
JTD2 | 普通开关量传感器输入2 | - |
丝印 | 对应监控量 | 备注 |
JTD3 | 普通开关量传感器输入3 | - |
JTD4 | 普通开关量传感器输入4 | - |
JTD5 | 普通开关量传感器输入5 | - |
JTD6 | 普通开关量传感器输入6 | - |
JTD7 | 普通开关量传感器输入7 | - |
JTS1 | 水浸 | - |
JTA1 | 普通外接模拟量传感器1 | 温度 |
JTA2 | 普通外接模拟量传感器2 | 湿度 |
JTA3 | 普通外接模拟量传感器3 | 预留 |
JTA4 | 普通外接模拟量传感器4 | 预留 |
JAC1 | 对外控制量输出（继电器输出） | 预留 |
JAC2 | 对外控制量输出（继电器输出） | 预留 |
环境监控板拨码开关

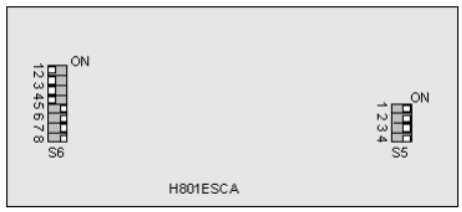

I型配电框采用ESCA环境监控板，提供两组拨码开关S5 、S6。拨码布局如图6-7所示。
图 6-7 I 型直流配电框环境监控板拨码布局
拨码S5 、S6设置说明如表6-6所示。
表 6-6 拨码设置说明
拨码 | 含义 | 缺省设置 |
S5-1 | S5用于设置JTA1～JTA4外 接的传感器是电压型还是 电流型。 | ON |
S5-2 | ON |
拨码 | 含义 | 缺省设置 |
S5-3 | ● ON表示外接电流型传 感器 ● OFF表示外接电压型传 感器 | ON |
S5-4 | ON |
S6-1 | S6的1～5位用于设置与系 统配置相对应的从节点地 址，以保证通讯访问的正 常。 ● ON对应地址位为0 ● OFF对应地址位为1 | OFF |
S6-2 | OFF |
S6-3 | OFF |
S6-4 | OFF |
S6-5 | ON |
S6-6 | 预留 | ON |
S6-7 | 预留 | ON |
S6-8 | S6-8用于设置ESCA和控制 板通讯的波特率。 ● ON表示ESCA和控制板 通讯的波特率为 19200bit/s ● OFF表示ESCA和控制板 通讯的波特率为 9600bit/s | ON |
S5和传感器接口的对应关系如表6-7所示。
表 6-7 S5 和传感器接口的对应关系
拨码 | OFF | ON |
S5-1 | JTA1外接电压型传感器 | JTA1外接电流型传感器 |
S5-2 | JTA2外接电压型传感器 | JTA2外接电流型传感器 |
S5-3 | JTA3外接电压型传感器 | JTA3外接电流型传感器 |
S5-4 | JTA4外接电压型传感器 | JTA4外接电流型传感器 |
S6的1～5位拨码用来确定ESCA的从节点地址，具体如表6-8所示。
表 6-8 S6 的 1～5 位拨码和从节点地址的对应关系
拨码设置（拨码顺序5 、4 、 3 、2 、1 ） | 地址值 | 拨码设置（拨码顺序5 、4 、 3 、2 、1 ） | 地址值 |
00000 | 0 | 10000 | 16 |
00001 | 1 | 10001 | 17 |
00010 | 2 | 10010 | 18 |
00011 | 3 | 10011 | 19 |
00100 | 4 | 10100 | 20 |
00101 | 5 | 10101 | 21 |
00110 | 6 | 10110 | 22 |
00111 | 7 | 10111 | 23 |
01000 | 8 | 11000 | 24 |
01001 | 9 | 11001 | 25 |
01010 | 10 | 11010 | 26 |
01011 | 11 | 11011 | 27 |
01100 | 12 | 11100 | 28 |
01101 | 13 | 11101 | 29 |
01110 | 14 | 11110 | 30 |
01111 | 15，此 为缺省 设置 | 11111 | 31 |
C口 说明
S6的1～5位拨码设置从节点时拨码设置需要和数据配置保持一致（地址值不能设为30），同时 从节点取值不能和风扇框的监控板的从节点地址值相同。
参数
I型直流配电框的参数如表6-9所示。
表 6-9 I 型直流配电框参数表
项目 | 数值 |
不带挂耳尺寸（宽×深×高） | 490mm×231.2mm×97.2mm |
重量 | 5.3kg |
输出支路数 | 8路 |
项目 | 数值 |
输入电压 | -38.4V～-72V |
最大输入电流 | 120A |
