3.1 外观介绍

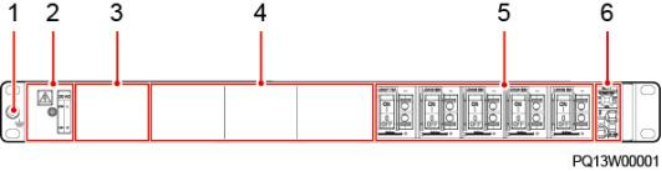

图 3-1 外观介绍
（ 1 ）接地螺丝 （2）输入端子 （3）监控模块安装空间
（4）整流模块安装空间 （5）直流输出开关和接线端子 （6）电池开关和接线端子
3.2 监控模块 SMU11B
外观

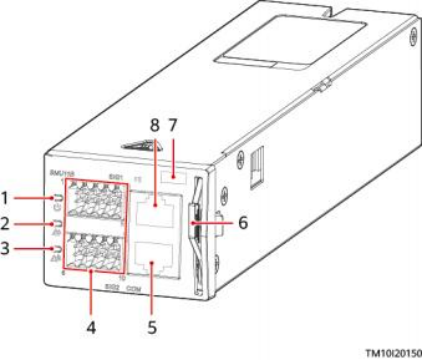

图 3-2 SMU11B 外观
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）接线端子 （5）COM口 （6）把手
（ 7 ）SN码位置 （8）FE口
指示灯
表 3-1 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无电源输入。 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正 常。 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常。 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警。 |
常亮 | 有次要告警或提示告警。 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警。 |
常亮 | 有紧急告警或重要告警。 |
接线端子

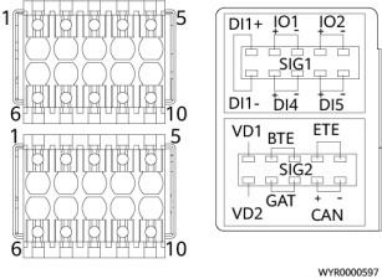

图 3-3 接线端子
表 3-2 SIG1 接线端子引脚定义
引脚 | 信号 | 干接点名称 | 说明 |
1 | DI1+ | DIN1 | 输入干接点 |
6 | DI1- |
7 | DI4+ | DIN4 |
8 | DI4- |
9 | DI5+ | DIN5 |
10 | DI5- |
2 | IO1+ | ALM1/DIN2 （默认为 ALM1 ） | 输入干接点/输出干接点（作 为输入干接点时，告警条件： 断开时正常，闭合时告警；作 为输出干接点时，告警动作： 正常时断开，告警时闭合。） |
3 | IO1- |
4 | IO2+ | ALM2/DIN3 （默认为 ALM2） |
5 | IO2- |
表 3-3 SIG2 接线端子引脚定义
引脚 | 信号 | 说明 |
1 | VD1 | 电池中点电压检测接口1 |
6 | VD2 | 电池中点电压检测接口2 |
2 | BTE | 电池温度传感器接口 |
3 |
文档版本 06 (2025-03-07) 版权所有 © 华为技术有限公司 19
引脚 | 信号 | 说明 |
4 | ETE | 环境温度传感器接口 |
5 |
7 | GAT | 门磁传感器接口 |
8 |
9 | CAN+ | CAN通信接口 |
10 | CAN- |
