2.1 交直流配电插框
介绍交直流配电插框的外观、特性。 交直流配电插框如图 2-1所示。
图2-1 交直流配电插框
特性
l 前进线，前出线。
l 具有易维护和操作特性。
l 支持带部件运输，方便搬运。
2.2 整流模块
外观
整流模块将输入的 AC 转换成稳定的-48V DC。

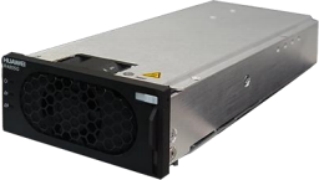

图2-2 整流模块外观如图 2-2所示。
面板说明
整流模块面板包含电源指示灯、告警指示灯和故障指示灯。 整流模块面板如图 2-3所示。指示灯说明如表 2-1所示。

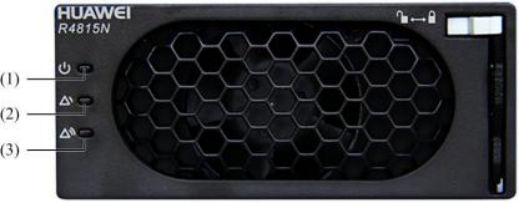

图2-3 面板示意图
(1) 电源指示灯 (2) 告警指示灯 (3) 故障指示灯
表2-1 整流模块指示灯说明
指示灯 | 颜色 | 状态 | 状态说明 | 处理建议 |
电源指 示灯
| 绿色 | 常亮 | 整流模块有交流输入 | 正常状态，无需处理 |
常灭 | 无交流输入 | 检查交流输入是否正常；如交流 输入正常，更换整流模块 |
整流模块内部损坏 | 更换整流模块 |
0.5Hz 闪烁 | 人工查询状态 | 正常状态，无需处理 |
4Hz 闪烁 | 整流模块处于应用程 序加载状态 | 加载完毕自动恢复，无需处理 |
告警指 示灯
| 黄色 | 常灭 | 整流模块无保护告警 | 正常状态，无需处理 |
常亮 | 环境温度过高引发的 整流模块限功率预告 警； 环境温度过高或过低 保护关机告警 | 检查整流模块通风口有无堵塞 和环境温度是否正常 |
交流输入过欠压保护 | 检查电网电压 |
整流模块休眠关机 | 正常状态，无需处理 |
0.5Hz 闪烁 | 整流模块与外部通讯 中断 | 更换整流模块或监控模块 |
故障指 示灯
| 红色 | 常灭 | 整流模块无故障 | 正常状态，无需处理 |
常亮 | 输出过压锁死 | 拔出整流模块，等待 1 分钟以上 再插入 |
整流模块内部故障引 起的无输出 | 更换整流模块 |
