2.1 SMU06C2（插框场景无 LAN 口）
面板及接口

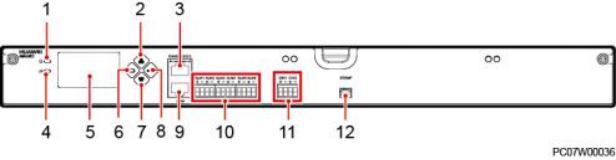

图2-1 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口
（4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回”
（7）按键“下” （8）按键“确认” （9）COM 接口
（10）干接点输出接口 （11）干接点输入接口 （12）电池温度传感器接口
指示灯
表2-1 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
名称 | 颜色 | 状态 | 说明 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
表2-2 通信接口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， 19200bit/s | 电总协议、 MODBUS 协议 | 用于连接下级设 备，例如：智能 空调 |
RS485/RS232 接 口 | 波特率：9600bit/s， 19200bit/s ，115200bit/s | 主从协议、电总 协议、MODBUS 协议 | 用于连接上级设 备，例如： BBU 、PSNU 等 带网管的设备 |
图2-2 通信接口引脚图
表2-3 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
表2-4 RS485/RS232 接口引脚说明
引脚 | 信号 | 说明 |
1 | RS485_T+ | RS485 发送数据 |
2 | RS485_T- |
3 | RS232_R | RS232 接收数据 |
4 | RS485_R+ | RS485 接收数据 |
5 | RS485_R- |
6 | GND | 信号地 |
7 | RS232_T | RS232 发送数据 |
8 | NC | - |
传感器和干接点接口

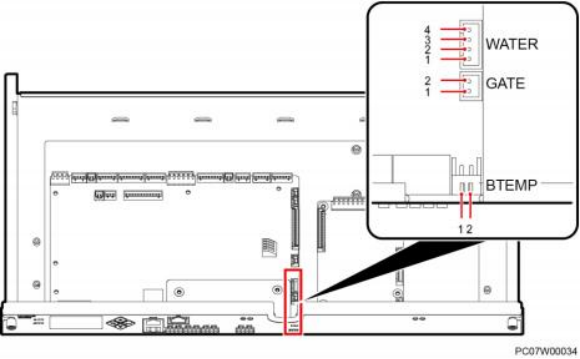

图2-3 传感器接口位置（内部结构）
表2-5 传感器和干接点接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | WATER | 12V 电压输出口 说明 只提供 12V 电源输出，不支持水浸传 感器接入。 |
GATE | 门磁传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附 录。 |
DIN2 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附 录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
表2-6 传感器引脚说明
丝印 | 序号 | 引脚说明 |
WATER | 1 | 12V |
2 | - |
3 | GND |
4 | - |
GATE | 1 | GATE+ |
2 | GATE- |
BTEMP | 1 | BTEMP |
2 | GND |
2.2 SMU06C2（插框场景有 LAN 口）
面板及接口
图2-4 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485 接口
（4）LAN 接口 （5）告警指示灯 （6）液晶显示屏（LCD）
（7）按键“返回” （8）按键“下” （9）按键“确认”
（10）COM 接口 （11）干接点输出接口 （12）干接点输入接口
（13）电池温度传感器接口
指示灯
表2-7 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
表2-8 通信接口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， | 电总协议、 | 用于连接下级设 |
通信口 | 通信参数 | 通信协议 | 用途 |
| 19200bit/s | MODBUS 协议 | 备，例如：智能 空调 |
RS485 接口 | 波特率：9600bit/s， 19200bit/s ，115200bit/s | 主从协议、电总 协议、MODBUS 协议 | 用于连接上级设 备，例如： BBU 、PSNU 等 带网管的设备 |
LAN 接口 | 10M/100M 自适应 | 无 | 预留 |
图2-5 通信接口引脚图
表2-9 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
表2-10 RS485 接口引脚说明
引脚 | 信号 | 说明 |
1 | RS485_T+ | RS485 发送数据 |
2 | RS485_T- |
3 | NC | - |
4 | RS485_R+ | RS485 接收数据 |
5 | RS485_R- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
表2-11 LAN 接口引脚说明
引脚 | 信号 | 说明 |
1 | TX+ | FE 发送数据 |
2 | TX- |
3 | RX+ | FE 接收数据 |
6 | RX- |
4 、5 、7 、8 | NC | - |
传感器和干接点接口

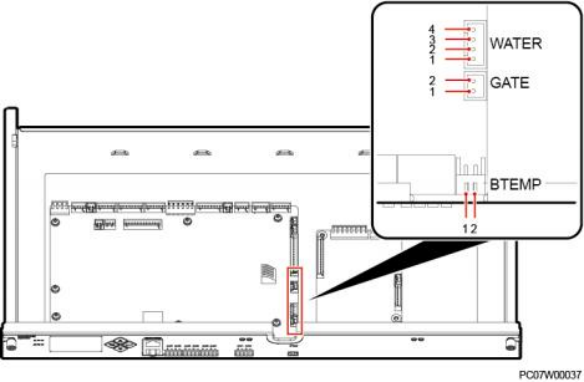

图2-6 传感器接口位置（内部结构）
表2-12 传感器和干接点接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | WATER | 12V 电压输出口 说明 只提供 12V 电源输出，不支持水浸传 感器接入。 |
GATE | 门磁传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附 录。 |
DIN2 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附 录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
表2-13 传感器引脚说明
丝印 | 序号 | 引脚说明 |
WATER | 1 | 12V |
2 | - |
3 | GND |
4 | - |
GATE | 1 | GATE+ |
2 | GATE- |
BTEMP | 1 | BTEMP |
2 | GND |
2.3 SMU06C2（机柜场景有 LAN 口）
面板及接口

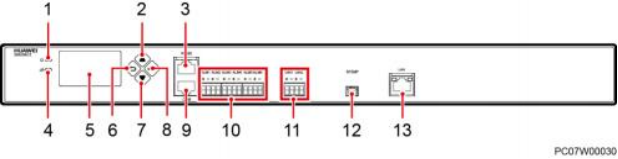

图2-7 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485 接口
（4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回”
（7）按键“下” （8）按键“确认” （9）COM 接口
（10）干接点输出接口 （11）干接点输入接口 （12）电池温度传感器接口
（13）LAN 接口
指示灯
表2-14 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
表2-15 通信接口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， 19200bit/s | 电总协议、 MODBUS 协议 | 用于连接下级设 备，例如：智能 空调 |
RS485 接口 | 波特率：9600bit/s， 19200bit/s ，115200bit/s | 主从协议、电总 协议、MODBUS 协议 | 用于连接上级设 备，例如： BBU 、PSNU 等 带网管的设备 |
LAN 接口 | 10M/100M 自适应 | 无 | 预留 |
图2-8 通信接口引脚图
表2-16 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
表2-17 RS485 接口引脚说明
引脚 | 信号 | 说明 |
1 | RS485_T+ | RS485 发送数据 |
2 | RS485_T- |
3 | NC | - |
4 | RS485_R+ | RS485 接收数据 |
5 | RS485_R- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
表2-18 LAN 接口引脚说明
引脚 | 信号 | 说明 |
1 | TX+ | FE 发送数据 |
2 | TX- |
3 | RX+ | FE 接收数据 |
6 | RX- |
4 、5 、7 、8 | NC | - |
传感器和干接点接口
图2-9 传感器接口位置（内部结构）
表2-19 传感器和干接点接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | WATER | 12V 电压输出口 说明 只提供 12V 电源输出，不支持水浸传 感器接入。 |
GATE | 门磁传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附 录。 |
DIN2 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附 录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
表2-20 传感器引脚说明
丝印 | 序号 | 引脚说明 |
WATER | 1 | 12V |
2 | - |
3 | GND |
4 | - |
GATE | 1 | GATE+ |
2 | GATE- |
BTEMP | 1 | BTEMP |
2 | GND |
2.4 SMU06C2（门装场景无 LAN 口）
面板
图2-10 SMU06C2 面板
（1）告警指示灯 （2）运行指示灯 （3）液晶显示屏（LCD）
（4）按键“返回” （5）按键“下” （6）按键“确认”
（7）按键“上”
接口位置
图2-11 接口位置（场景一）
（1）电池温度传感器接口 （2）干接点输入接口 （3）干接点输出接口
（4）RS485/RS232 接口 （5）COM 接口
图2-12 接口位置（场景二）
（1）RS485/RS232 接口 （2）COM 接口 （3）干接点输出接口
（4）干接点输入接口 （5）电池温度传感器接口
