华为SMU06C 站点监控单元 V300R003C00

暂无价格
  • 产品说明

2.1 插框 SMU06C

2.1.1 配置

面板

SMU06C 面板如图 2-1所示。

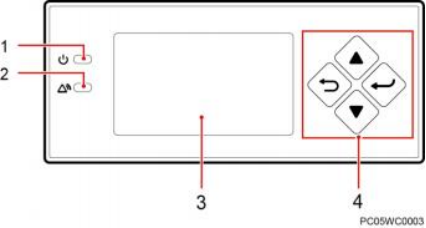

图2-1  SMU06C 面板



（1）运行指示灯     （2）告警指示灯     （3）液晶显示屏     （4）按键





指示灯

SMU06C 面板指示灯说明如表 2-1所示。



表2-1  SMU06C 面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入





名称

颜色

状态

说明



慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警





LCD

SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3 mm。

2.1.2 接口

接口位置

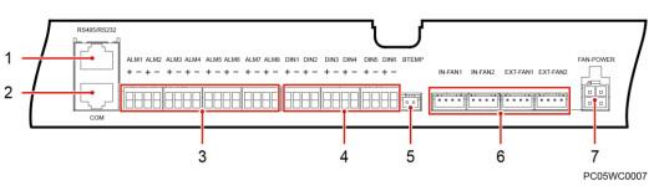

图2-2  插框 SMU06C 接口位置



（1）RS485/RS232 接口    （2）COM 接口             （3）输出干接点接口

（4）输入干接点接口      （5）电池温度传感器接口    （6）风扇控制接口

（7）风扇电源接口





通信接口

SMU06C 提供了两个通信接口，接口信息请参见表 2-2。

表2-2  SMU 通信口说明



通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

Modbus 协议

连接下级设备，例 如：单体电池检测 仪、智能空调

RS485/RS232 接 口

波特率：9600bit/s， 19200bit/s，

115200bit/s

NetEco 网管协  议、电总协议、 Modbus 协议

连接上级设备，例  如：BBU 、PSNU01 模块

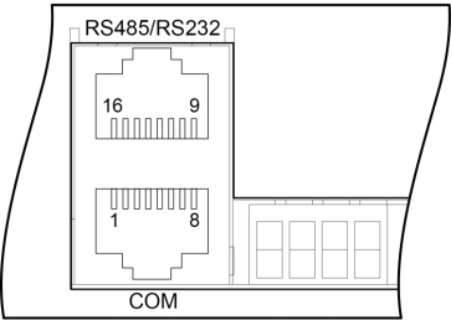

图2-3  通信接口引脚定义







表2-3  通信接口引脚定义



引脚

信号

说明

1

COM_R+

COM 接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM 发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

9

RS485_T+

RS485 发送数据





引脚

信号

说明

10

RS485_T-


11

RS232_R

RS232 接收数据

12

RS485_R+

RS485 接收数据

13

RS485_R-

14

GND

信号地

15

RS232_T

RS232 发送数据

16

NC

-





传感器接口

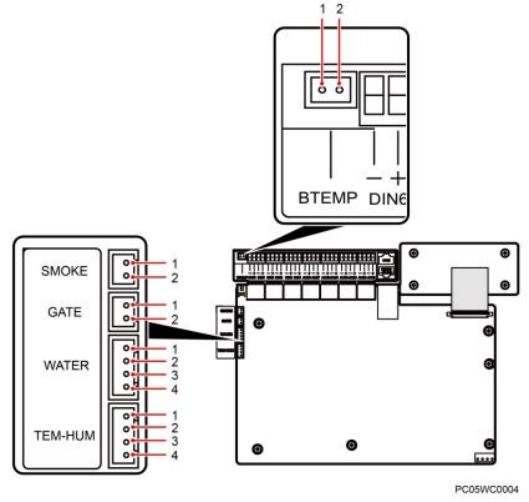

图2-4  传感器的位置（内部结构图）



表2-4  传感器引脚定义



丝印

序号

引脚定义

TEM-HUM

1

ENV_HUM

2

12V

3

ENV_TEMP

4

12V

WATER

1

-

2

GND

3

WATER

4

12V

GATE

1

GATE-

2

GATE+

SMOKE

1

12V

2

SMOKE

BTEMP

1

BTEMP1

2

GND







2.2 门装 SMU06C

2.2.1 配置

面板

SMU06C 面板如图 2-5所示。

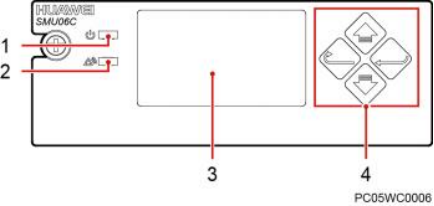

图2-5  SMU06C 面板



（1）运行指示灯          （2）告警指示灯          （3）液晶显示屏

（4）按键





指示灯

SMU06C 面板指示灯说明如表 2-5所示。



表2-5  SMU06C 面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警





LCD

SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3mm。

2.2.2 接口

接口位置

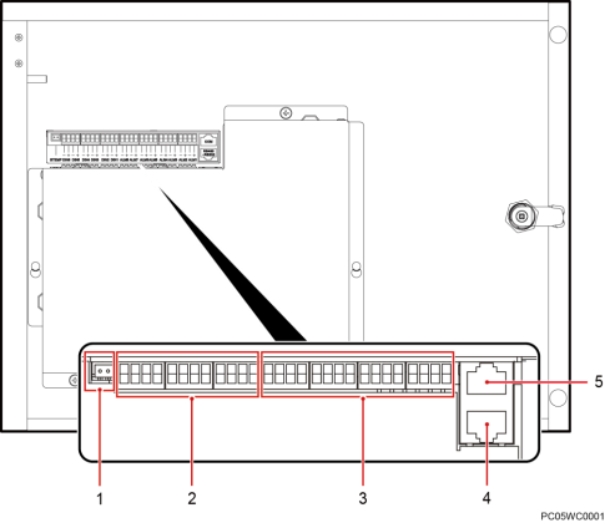

图2-6  门装 SMU06C 接口位置



（1）电池温度传感器接口     （2）输入干接点接口    （3）输出干接点接口

（4）RS485/RS232 接口       （5）COM 接口





通信接口

SMU06C 提供了两个通信接口，接口信息请参见表 2-6。



表2-6  SMU 通信口说明



通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

Modbus 协议

连接下级设备，例 如：单体电池检测 仪、智能空调





通信口


通信参数

通信协议

用途

RS485/RS232

口

接

波特率：9600bit/s， 19200bit/s，

115200bit/s

NetEco 网管协  议、电总协议、 Modbus 协议

连接上级设备，例  如：BBU 、PSNU01 模块

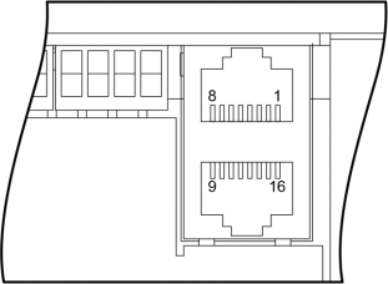

图2-7  通信接口引脚定义











表2-7  通信接口引脚定义



引脚

信号

说明

1

COM_R+

COM 接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM 发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

9

RS485_T+

RS485 发送数据

10

RS485_T-

11

RS232_R

RS232 接收数据

12

RS485_R+

RS485 接收数据

13

RS485_R-





引脚

信号

说明

14

GND

信号地

15

RS232_T

RS232 发送数据

16

NC

-





传感器接口

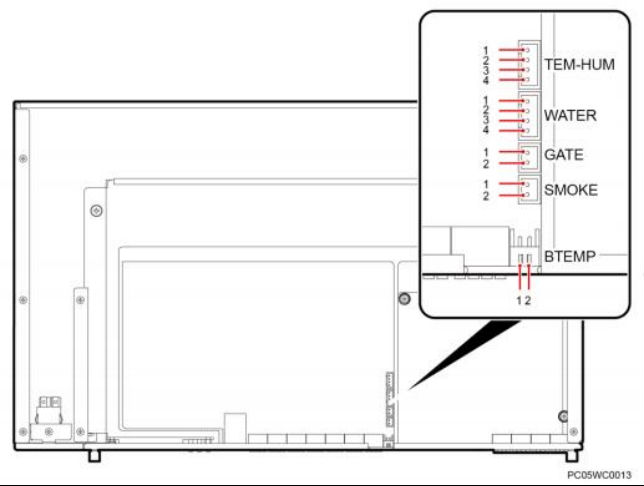

图2-8  传感器接口







表2-8  传感器接口说明



丝印

序号

引脚定义

TEM-HUM

1

12V

2

ENV_TEMP

3

12V

4

ENV_HUM

WATER

1

12V





丝印

序号

引脚定义


2

WATER

3

GND

4

-

GATE

1

GATE+

2

GATE-

SMOKE

1

SMOKE

2

12V

BTEMP

1

BTEMP1

2

GND

2.1 插框 SMU06C

2.1.1 配置

面板

SMU06C 面板如图 2-1所示。



图2-1  SMU06C 面板



（1）运行指示灯     （2）告警指示灯     （3）液晶显示屏     （4）按键





指示灯

SMU06C 面板指示灯说明如表 2-1所示。



表2-1  SMU06C 面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入





名称

颜色

状态

说明



慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警





LCD

SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3 mm。

2.1.2 接口

接口位置



图2-2  插框 SMU06C 接口位置



（1）RS485/RS232 接口    （2）COM 接口             （3）输出干接点接口

（4）输入干接点接口      （5）电池温度传感器接口    （6）风扇控制接口

（7）风扇电源接口





通信接口

SMU06C 提供了两个通信接口，接口信息请参见表 2-2。

表2-2  SMU 通信口说明



通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

Modbus 协议

连接下级设备，例 如：单体电池检测 仪、智能空调

RS485/RS232 接 口

波特率：9600bit/s， 19200bit/s，

115200bit/s

NetEco 网管协  议、电总协议、 Modbus 协议

连接上级设备，例  如：BBU 、PSNU01 模块





图2-3  通信接口引脚定义







表2-3  通信接口引脚定义



引脚

信号

说明

1

COM_R+

COM 接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM 发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

9

RS485_T+

RS485 发送数据





引脚

信号

说明

10

RS485_T-


11

RS232_R

RS232 接收数据

12

RS485_R+

RS485 接收数据

13

RS485_R-

14

GND

信号地

15

RS232_T

RS232 发送数据

16

NC

-





传感器接口



图2-4  传感器的位置（内部结构图）



表2-4  传感器引脚定义



丝印

序号

引脚定义

TEM-HUM

1

ENV_HUM

2

12V

3

ENV_TEMP

4

12V

WATER

1

-

2

GND

3

WATER

4

12V

GATE

1

GATE-

2

GATE+

SMOKE

1

12V

2

SMOKE

BTEMP

1

BTEMP1

2

GND







2.2 门装 SMU06C

2.2.1 配置

面板

SMU06C 面板如图 2-5所示。

图2-5  SMU06C 面板



（1）运行指示灯          （2）告警指示灯          （3）液晶显示屏

（4）按键





指示灯

SMU06C 面板指示灯说明如表 2-5所示。



表2-5  SMU06C 面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警





LCD

SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3mm。

2.2.2 接口

接口位置



图2-6  门装 SMU06C 接口位置



（1）电池温度传感器接口     （2）输入干接点接口    （3）输出干接点接口

（4）RS485/RS232 接口       （5）COM 接口





通信接口

SMU06C 提供了两个通信接口，接口信息请参见表 2-6。



表2-6  SMU 通信口说明



通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

Modbus 协议

连接下级设备，例 如：单体电池检测 仪、智能空调





通信口


通信参数

通信协议

用途

RS485/RS232

口

接

波特率：9600bit/s， 19200bit/s，

115200bit/s

NetEco 网管协  议、电总协议、 Modbus 协议

连接上级设备，例  如：BBU 、PSNU01 模块





图2-7  通信接口引脚定义











表2-7  通信接口引脚定义



引脚

信号

说明

1

COM_R+

COM 接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM 发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

9

RS485_T+

RS485 发送数据

10

RS485_T-

11

RS232_R

RS232 接收数据

12

RS485_R+

RS485 接收数据

13

RS485_R-





引脚

信号

说明

14

GND

信号地

15

RS232_T

RS232 发送数据

16

NC

-





传感器接口



图2-8  传感器接口







表2-8  传感器接口说明



丝印

序号

引脚定义

TEM-HUM

1

12V

2

ENV_TEMP

3

12V

4

ENV_HUM

WATER

1

12V





丝印

序号

引脚定义


2

WATER

3

GND

4

-

GATE

1

GATE+

2

GATE-

SMOKE

1

SMOKE

2

12V

BTEMP

1

BTEMP1

2

GND
