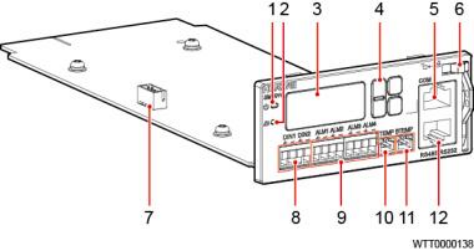

图2-1 模块面板信息
（1）运行指示灯 （2）严重告警指示灯 （3）液晶显示
（4）按键 （5）通信口 COM （6）拨销
（7）调试端口 （8）DIN 口 （9）ALM 口
（10）环境温度传感器接口 （11）电池温度传感器接口 （12）通信口 RS485/RS232
指示灯
模块面板指示灯说明如表 2-1 所示。
表2-1 模块面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示 灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常。 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常。 |
严重告警 指示灯 | 红色 | 常灭 | 无严重告警 |
常亮 | 有严重告警 |
LCD
监控模块能够通过液晶显示 LCD（Liquid Crystal Display）实时显示可设置和查看的信 息。
按键
参数的查阅和设置可以通过四个按键来操作，按键说明如表 2-2所示。
表2-2 模块面板按键说明
按键标识 | 按键说明 | 说明 |
▲或▼ | 方向键 | 按“▲”或“▼”可以翻阅菜单及设置菜单 选择值。 |
| Cancel | 按“Cancel”键可退回上一级菜单并且不保存 所设置菜单值。 |
| Enter | 在待机屏时，按“Enter”可进入主菜单，在 主菜单中按“Enter”可进入下一级子菜单， 在子菜单设置时按“Enter”可以保存菜单选 项值。 |
备注： l 进入一个界面后，5 分钟内无按键操作则返回系统信息界面，同时 LCD 背光灯关 闭。 l 8 分钟内无按键操作需重新登录。 l 预设用户密码为：000001。 |
通信口
表2-3 监控模块通信口说明
通信口 | 通信参数 | 通讯协议 |
COM | 支持 RS485 和 RS232 串口通信， 波特率 9600bit/s 、19200bit/s。 | 电总协议 |
RS485/RS232 |
备注： l COM 口与 RS485/RS232 口互为备用，不可同时使用。 l 单个串口通信方式 RS485 和 RS232 不能同时有效。 |
图2-2 通信口引脚定义
表2-4 COM 口与 RS485/RS232 引脚定义
引脚 | 信号 | 说明 |
1 | TX+ | RS485 发送数据 |
2 | TX- |
4 | RX+ | RS485 接收数据 |
5 | RX- |
3 | RX232 | RS232 接收数据 |
7 | TX232 | RS232 发送数据 |
6 | PGND | 地（PE） |
8 | - | - |
调试端口
图2-3 调试端口引脚定义
表2-5 引脚定义
引脚 | 信号 | 说明 |
1 | TX | 发送数据 |
2 | RX | 接收数据 |
3 | - | 空 |
4 | GND | 地（PE） |
