关键特性
效率 | 峰值效率：≥97.5% |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | <2.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

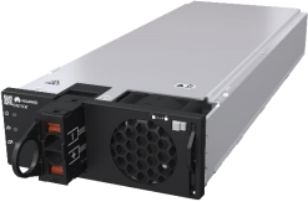

S4875G6是一款高效的、高功率密度的数字化智 能太阳能电源模块，实现宽范围输入，53.5V DC 默认输出。具有MPPT跟踪功能，完善的保护功 能，支持CAN通信。通过电源监控实现太阳能模 块状态、负载的实时监测和输出电压调节功能。
关键特征
• 支持热插拔功能
• 支持CAN总线通信功能
• 支持调压、限流功能
• 最大功率点跟踪MPPT
• 全数字化控制
• 支持LED显示告警
• 符合IEC/EN62109-1标准
• 满足RoHS要求
• 通过CE认证，获得CB证书

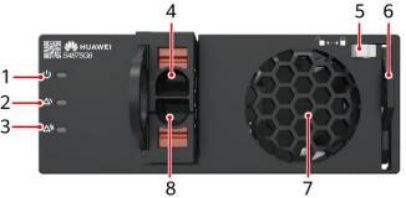

(1)电源指示灯 (2)告警指示灯 (3)故障指示灯
(4)PV负极输入 (5)拨销 (6)把手
(7)进风口 (8)PV正极输入
环境条件
项目 | 指标 |
工作温度范 围 (TA) | -25ºC~+75ºC（-40ºC可启机） |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％ RH~95％ RH（无冷凝） |
海拔高度 | ≤5000m（ 2000m~5000m环境下高温降额， 每升高200m，工作温度降低1ºC） |
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V DC~435V DC |
最大输入电流 | 25A |
输出特性 |
输出电压 | 43.2V DC~58.0V DC 额定值：53.5V DC；57.0V DC |
稳压精度 | ≤ ±0.6% |
噪声和纹波 | ≤200mV（带宽 ≤20M ） |
输出功率 | 4000W (200V DC~400V DC) 4000W~1450W (200V DC~85V DC 线性降额) |
MPPT峰值跟踪 精度 | ≥99.8% |
夜间待机功耗 | ≤3W |
保护特性 |
输入过压保护 | 保护点：445V ±5V DC |
恢复点：440V±5V DC |
输入欠压保护 | 保护点：75V ±5V DC |
恢复点：80V±5V DC |
输出过压保护点 | 范围为56V DC~60V DC； (可通过监控设置） 1. 内部故障过压时，模块锁死。 2. 外部电压大于63V DC，且持续 500ms以 上，模块锁死。 |
输出限流保护点 | 详见图2 |
输出短路保护 | 可长期短路，短路消失后可自动恢复 |
