效率 | 峰值效率98%; ≥96%(230VAC ,30%~100%负载) |
高×宽×深 | 40.8mm × 105mm×269mm |
重量 | ≤2.5kg |
冷却方式 | 内置风扇(风扇具有温控调速功能) |
产品概述

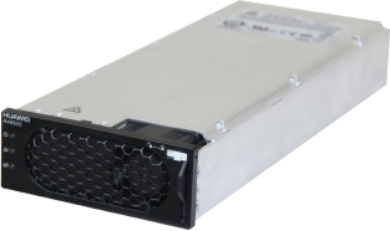

R4850S1是一款超高效率 、高功率密度的数字化 整流模块,实现宽范围电压输入,53.5V DC默认 输出。具有软启动功能、完善的保护功能、低噪音、 可并联使用等优点。通过电源监控实现整流模块状 态、负载的实时监测和输出电压调节功能。
关键特征
• 最高效率98%
• 宽输入电压范围
• 宽工作温度范围
• 低总谐波失真(THD)
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 支持320V AC离线功能
• 满足RoHS要求
• 通过TUV 、CE 、UL 、FCC 、RCM认证,获得 CB证书
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5%~95%(无冷凝) |
海拔高度 | ≤4000m |
注:3000m~4000m,海拔每升高200m,温度降低1℃。 电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC~300V AC |
频率 | 45Hz~66Hz 额定值为50Hz/60Hz |
额定输入电流 | ≤17A |
功率因数 | ≥0.99(50%~100%负载) |
THD | ≤5%(50%~100%负载) |
输出特性 |
输出电压 | 42V DC~58V DC 额定值为53.5V DC |
线性降功率 | 3000W(176VAC~300V AC) 3000W~1100W(176V AC~85V AC) |
稳压精度 | ≤±0.6%Vo |
纹波和噪声 | ≤200mVp-p (带宽≤20MHz) |
动态响应 | • 25%~50% 、50%~75%跳变: −超调: ≤±5% −恢复时间: ≤200us (±0.6%Vo) • 10%~90%跳变: −恢复时间1:≤50µs (±5%Vo) −恢复时间2:≤1ms (±1%Vo) |
待机功耗 | ≤4W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电 压 | ≤2mV |
宽频杂音电压 | ≤50mV(3.4kHz~150kHz) ≤20mV(0.15MHz~30MHz) |
