详细说明

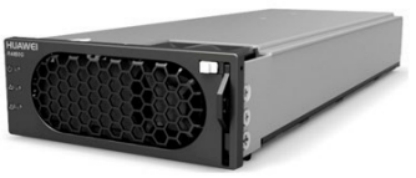

华为R4850G5 整流模块

暂无价格
  • 产品说明

关键特性



效率

峰值效率:≥96%;

≥95%( 230V AC 30%~80%负载)

 ×宽 ×深

40.8mm × 105mm ×269mm

重量

≤2kg

冷却方式

内置风扇(具有温控调速功能)

防护等级

IP20

产品概述

R4850G5是一款高效率 、高功率密度的数字化整流模块, 实现宽范围电压输入 53.5V/57V DC默认输出 。具有软    启动功能 、完善的保护功能 、低噪音 、可并联使用等优     。通过电源监控实现整流模块状态 、负载的实时监测    和输出电压调节功能。

关键特征

l 宽输入电压范围

l 宽工作温度范围

l 低总谐波失真( THD

l 全数字化控制

l 支持热插拔功能

l 支持智能电表

l 支持CAN总线通信功能

l 支持LED显示告警

l 支持调压、调流、均流功能

l 支持320V AC离线功能

l 满足RoHS要求

l 通过TUV CE UL认证,获得CB证书 使用环境



项目

指标

工作温度范围

–40℃~+75℃

存储温度范围

–40℃~+75℃

相对湿度

5% RH~95% RH(无冷凝)






项目

指标

海拔高度

≤5000m 3000m~5000m环境下高温 降额,每升高200m,工作温度降低

1ºC。)

环境要求

没有导电尘埃和腐蚀性气体、没有爆 炸危险

灰尘度、腐蚀性物质、有害生物、霉  菌等指标应符合ETSI EN 300 019-1-3  V2.3.2或更高版本)Class 3.1要求

模块应用在直通风柜或室外柜时,机 柜至少要满足IP55及以上防护等级

电气特性



项目

指标

输入特性

输入电压范围

85V AC~290V AC

频率

45Hz~66Hz;

额定值为50Hz/60Hz

额定输入电流

≤16A

功率因数

≥0.99( 100%负载)

THD

≤5%(50%~100%负载)

输出特性

输出电压

42V DC~58V DC;

额定值为53.5V DC或57V DC

线性降功率

3000W( 176V AC~290V AC);

3000W~1250W( 175V AC~85V AC)

稳压精度

 ±0.2%Vo

纹波和噪声

≤200mVp-p(带宽 ≤20MHz)







动态响应

25%~50% 50%~75%跳变:

-超调: ±5%

-恢复时间:≤200µs ( ±0.6%Vo)

10%~90%跳变:

-恢复时间1 ≤50µs ( ±5%Vo)

-恢复时间2 ≤1ms ( ±1%Vo)

待机功耗

≤5W

开机启动时间

3s~10s

输出保持时间

>10ms

电话衡重杂音 电压

≤2mV

宽频杂音电压

≤50mV(3.4kHz~150kHz)    ≤20mV(0.15MHz~30MHz)
