效率 | 最高点98% ; ≥96％（230VAC ，30%～100%负载） |
高×宽×深 | 40.8mm × 105mm×281mm |
重量 | ≤2.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

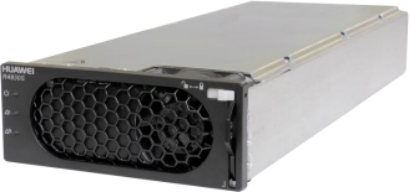

R4830S1是一款超高效率的数字化整流模块，实
现85～300V AC超宽输入，53.5V DC额定输出，
最高98％的转换效率。具有软启动功能、完善的保 护功能、低噪音、可并联使用等优点。采用最新电 源监控技术，实现整流模块状态及负载的实时监控， 实现输出电压通过后台调节功能。
关键特征
• 最高效率98%
• 电网电压范围（85VAC～300V AC）
• 工作温度范围（－40℃~+75℃)
• 总谐波失真（THD）≤5%
• 数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 满足Rohs要求
• 通过TUV 、CE 、UL认证，获得CB证书
• 支持320V AC离线功能
使用环境
项目 | 指标范围 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃（无包装） |
相对湿度 | 5％～95％（无冷凝） |
海拔高度 | ≤4000m |
注：3000m～4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC～300V AC； |
频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
额定输入电流 | <12A |
功率因数 | ≥0.99 （负载≥50%） |
THD | ≤5％（负载≥50%） |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V DC |
输出功率 | 2000W（176VAC～300V AC）； 900W（85VAC～176V AC线性降 额） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | 25%~50% 、50%~75%跳变： −超调： ±5% −恢复时间： < 200us (±0.6%） |
待机功耗 | ≤4W |
开机启动时间 | 3s～10s |
输出保持时间 | >10ms |
宽频杂音电压 | ≤50mV（3.4kHz～150kHz） ≤20mV（0.15MHz～30MHz） |
