华为ESM-48100B4 V300R008C00锂电池

2.3 外观与接口

2.3.1 外观

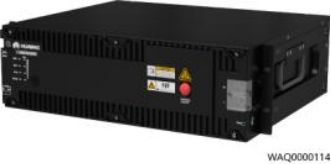

图 2-2 ESM 外观

2.3.2 面板与接口

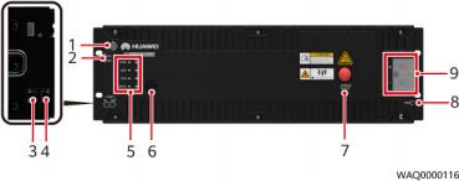

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
6	/	蜂鸣器	锂电池使能智能位移防盗锁防盗功能，当锂电池检测到被盗后，蜂鸣器会一直鸣叫告警，直至锂电池欠压保护休眠。
7	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.4 激活与开机。
8	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。
9	+	ESM正极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议不小于25mm2。
9	-	ESM负极端子

表 2-3 通信接口管脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485 T+	RS485发送正	● 4线RS485通信，满足 Modbus协议、电总协议。 ● 支持的通信波特率为 9600bit/s，不支持设置。
	2	RS485 T-	RS485发送负
	3	NC	空引脚
	4	RS485 R+	RS485接收正
	5	RS485 R-	RS485接收负
	6	NC	空引脚	-
	7	CANH	CAN通信正	用于监控单元对外的告警接口及并联时的组间数据通信。
	8	CANL	CAN通信负	用于监控单元对外的告警接口及并联时的组间数据通信。

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

充电变换器短路，继电器线圈短路，电芯电压采样故障，放电内母排过压锁死，放电过流锁死，器件失效后的过载，电芯故障，放电过流保护，放电短路保护，反接保护，单板内部过温保护，电芯温度采样异常，电池充电高温保护，电池充电低温保护，电池放电高温保护，电池放电低温保护，序列号冲突

可配置（默认断开告警）

丝印

定义

描述

告警状态

DO2

重载预警、过放保护

当ESM出现以下告警时，干接点会输出告警信号：

电池组欠压保护，电芯欠压保护，电池组放电欠压告警，电芯放电欠压告警，放电过流预警

LED 指示灯

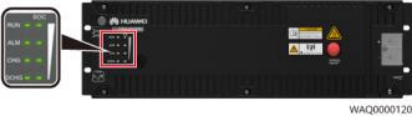

图 2-4 LED 指示灯

表 2-5 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪： LUI查询快闪：通信断链
ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警慢闪：防盗锁定
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
