华为ESM-48100B1 V300R008C10锂电池

暂无价格
  • 产品说明

2.2 外观与接口

2.2.1 外观

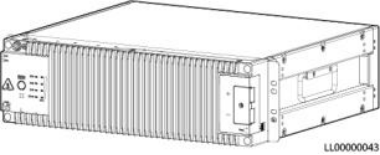

2-1 ESM 外观





2.2.2 面板与接口

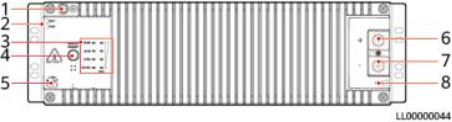

2-2 ESM 的面板与接口




2-2 面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

ESM干接点输出

告警输出干接点,可配置(默认断开告 ),具体描述参考2-4

DO2

3

RUN

运行指示灯

示意图参考2-3

详细功能及作用参考2-5

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

4

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护,属于接触式按钮,具 体功能参考2.3 激活与开机

5

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子,具体参考2-3

COM_ OUT

通信接口

6

+

正极端子

锂电池的正极、负极接口。采用M6螺丝固 定,需选择合适OT端子,扭矩要求5.0N ·   m,线径尺寸建议不小于25mm2

7

-

负极端子

8

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活 ESM,具体功能参考2.3 激活与开机





2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正极

  2线RS485通 信,满足

Modbus协议。

  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极


6

NC

空引脚

-

7

CANH

CAN通信正

  满足CAN协 议。

  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负










DO1 DO2 接口



2-4 DO1  DO2 接口定义



丝印

定义

描述

告警状态

DO1

故障、重要告警

ESM出现以下告警时,干接点会输出告警信号:

电芯电压采样故障,电芯温度采样故障,充电变换器输出 短路,继电器线圈短路,充电低温保护,放电低温保护, 充电高温保护,放电高温保护,功率模块内部过温保护, 放电变换器输出短路,输入反接,BMU防盗被锁,器件   失效过载锁死,序列号冲突,输入/输出口放电内过压锁   死,放电过流锁死,放电过流保护,电芯1-N故障告警,  位移锁锁定,缓起失败

可配置(默 认断开告    警)

DO2

重载预警、过放 保护

ESM出现以下告警时,干接点会输出告警信号:

放电欠压告警,放电欠压保护,放电过流预警,陀螺仪故





LED 指示灯

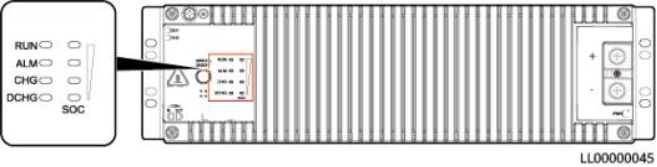

2-3 LED 指示灯





2-5 LED 指示灯的定义



标识

表示内容

颜色

说明

RUN

运行指示灯

绿色

常亮:通信正常(含单板启动/自检/软件加载/未加载时单板 上电,不含输入/输出口或激活口有电时休眠)

常灭:休眠

慢闪: LUI查询

快闪:通信断链

ALM

告警指示灯

红色

常亮:有故障或重要告警

常灭:无故障,无重要告警

慢闪:防盗锁定






标识

表示内容

颜色

说明

CHG

充电指示灯

绿色

常亮:处于充电模式

常灭:处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮:处于放电模式

常灭:处于开路静置状态或充电

SOC

容量状态指 示灯

绿色

1.  容量0~24%

  25%灯:闪烁

  其他SOC灯:常灭

2.  容量25~49%

  25%灯:常亮

  50%灯:闪烁

  其他SOC灯:常灭

3.  容量50~74%

  25%灯:常亮

  50%灯:常亮

  75%灯:闪烁

  100%灯:常灭

4.  容量75~99%

  25%灯:常亮

  50%灯:常亮

  75%灯:常亮

  100%灯:闪烁

5.  容量100%

四个灯均常亮

注:

  重要告警: ESM需要及时维护。

  次要告警: ESM不需要维护,提醒远程维护人员注意。

  慢闪:指示灯1s亮、1s灭。

  快闪:指示灯0.125s亮、0.125s灭。

  SOC指示灯灭,其他指示灯全快闪:电池进入“维护模式”。

  环境温度25℃±2℃,将锂电池充电至满电态 100%SOC),以0.5C放电至欠压保护。锂电池放电 期间,使用高精度功率分析仪对电芯包侧电流测量与Ah数统计并定期(建议每10分钟一次)记录  BMS SOC值和当前放电Ah数。待锂电池放电结束后,根据实际累积放电量反推各记录点的真实

SOC,并与BMS SOC值进行对比以验证精度。静置4小时后,再进行下一个充放电周期(以

0.1C~0.5C进行满充满放循环),两个循环后测试的SOC值精度要求满足±5%。

  休眠模式下,除了反接保护以外告警指示灯常灭。
