华为ESM-48100B1 V100R025C93锂电池

暂无价格
  • 产品说明

2.2 外观与接口

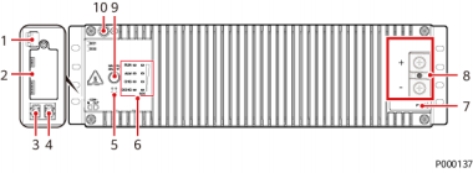

2-2 面板与接口





2-2 接口说明



序号

丝印

名称

1

DO1

告警输出干接点

DO2

2

/

IoT模组安装空间(预留)






序号

丝印

名称

3

COM_ IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口(外接43.2V~58V的电压可激活 ESM

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

注:

  MANUAL ON/OFF(手动上下电按钮)的功能:开机、关机、进维护模式。

  IoT模组安装空间支持安装4G IoT模组(6P接线端口);4G IoT模组仅限中国大陆、拉美、南非等 非泛欧盟地区使用。

  IoT模组安装空间不允许安装陀螺仪防盗模块(02314LHW)。





通信接口

2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正极

  2线RS485通 信,满足

Modbus协议。

  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极


6

NC

空引脚

-






图例

RJ45引脚

信号

含义

描述


7

CANH

CAN通信正

  满足CAN协 议。

  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负





DO1 DO2 接口



2-3 DO1 和 DO2 接口



1 DO1+                   (2)DO1-                    (3)DO2+                    4)DO2-



2-4 DO1 和 DO2 接口定义



丝印

定义

描述

告警状态

DO1

及时维护

当锂电池出现以下告警时,干接点会输出告警信号:

充电变换器短路,继电器线圈短路,电芯电压采样故障, 放电内母排过压锁死,放电过流锁死,器件失效后的过载 锁死,器件失效后的过载保护,电芯故障,电池过压锁    死,电池过温故障锁死,放电过流保护,短路保护,反接 保护,单板内部过温保护,电芯温度采样异常,模块缓起 失败,高温充电保护,高温放电保护,低温充电保护,低 温放电保护,序列号冲突,被盗告警

可配置(默 认断开告    警)

DO2

告警

当锂电池出现以下告警时,干接点会输出告警信号:

电池组欠压保护,电芯欠压保护,电池组放电欠压告警, 电芯放电欠压告警,放电过流预警





2-5 DO1 和 DO2 接口技术规格



参数

描述

说明

DO1+对DO1-断开电压

-30V~+30V

DO1告警时, DO1+对DO1-两端 的电压差值范围






参数

描述

说明

DO2+DO2-断开电压

-30V~+30V

DO2告警时, DO2+DO2-两端 的电压差值范围

DO1+DO1-导通电流

-100mA~+100mA

DO1未告警时,流过DO1+ DO1-两端的电流范围

DO2+DO2-导通电流

-100mA~+100mA

DO2未告警时,流过DO2+ DO2-两端的电流范围
