显，也可能导致SOH不刷新。
2.2 外观与接口

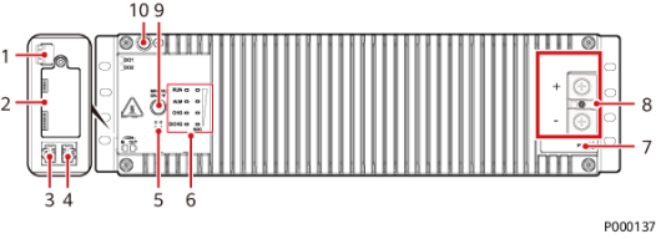

图 2-2 面板与接口
表 2-2 接口说明
序号 | 丝印 | 名称 |
2 | / | IoT模组安装空间（预留） |
3 | COM_ IN | 通信接口 |
4 | COM_ OUT |
5 | / | 蜂鸣器 |
6 | RUN | 运行指示灯 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
7 | PWR | PWR激活口（外接43.2V~58V的电压可激活 ESM ） |
8 | + | ESM功率口 |
- |
9 | MANUAL ON/OFF | 手动上下电按钮 |
10 | GND | 保护接地 |
注： ● MANUAL ON/OFF（手动上下电按钮）的功能：开机、关机、进维护模式。 ● IoT模组安装空间支持安装4G IoT模组（6P接线端口）；4G IoT模组仅限中国大陆、拉美、南非等 非泛欧盟地区使用。 ● IoT模组安装空间不允许安装陀螺仪防盗模块（02314LHW）。 |
通信接口
表 2-3 通信接口引脚定义
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 1 | RS485+ | RS485数据正极 | ● 2线RS485通 信，满足 Modbus协议。 ● 支持的通信波 特率为 9600bit/s。 |
2 | RS485- | RS485数据负极 |
3 | NC | 空引脚 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
| 6 | NC | 空引脚 | - |
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 7 | CANH | CAN通信正 | ● 满足CAN协 议。 ● 用于监控单元 对外的告警接 口及并联时的 组间数据通 信。 |
8 | CANL | CAN通信负 |
DO1 和 DO2 接口
图 2-3 DO1 和 DO2 接口
（ 1 ）DO1+ （2）DO1- （3）DO2+ （4）DO2-
表 2-4 DO1 和 DO2 接口定义
丝印 | 定义 | 描述 | 告警状态 |
DO1 | 及时维护 | 当锂电池出现以下告警时，干接点会输出告警信号： 充电变换器短路，继电器线圈短路，电芯电压采样故障， 放电内母排过压锁死，放电过流锁死，器件失效后的过载 锁死，器件失效后的过载保护，电芯故障，电池过压锁 死，电池过温故障锁死，放电过流保护，短路保护，反接 保护，单板内部过温保护，电芯温度采样异常，模块缓起 失败，高温充电保护，高温放电保护，低温充电保护，低 温放电保护，序列号冲突，被盗告警 | 可配置（默 认断开告 警） |
DO2 | 告警 | 当锂电池出现以下告警时，干接点会输出告警信号： 电池组欠压保护，电芯欠压保护，电池组放电欠压告警， 电芯放电欠压告警，放电过流预警 |
表 2-5 DO1 和 DO2 接口技术规格
参数 | 描述 | 说明 |
DO1+对DO1-断开电压 | -30V~+30V | DO1告警时， DO1+对DO1-两端 的电压差值范围 |
参数 | 描述 | 说明 |
DO2+对DO2-断开电压 | -30V~+30V | DO2告警时， DO2+对DO2-两端 的电压差值范围 |
DO1+对DO1-导通电流 | -100mA~+100mA | DO1未告警时，流过DO1+与 DO1-两端的电流范围 |
DO2+对DO2-导通电流 | -100mA~+100mA | DO2未告警时，流过DO2+与 DO2-两端的电流范围 |
