产品说明

2.3 外观与接口

2.3.1 外观

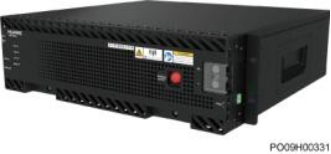

图 2-2 ESM 外观

2.3.2 面板与接口

面板与接口

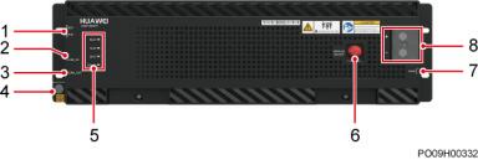

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义

序号	丝印	名称	描述
1	DO1 DO2	ESM干接点输出	告警输出干接点，可配置（默认闭合告警），具体描述参考表2-4。
2	COM_ IN	通信接口	用于上报信息和通信级联采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
3	COM_ OUT	通信接口	用于上报信息和通信级联采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
4	GND	保护接地	M6螺丝
5	RUN	运行指示灯	示意图参考图2-5。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯

序号	丝印	名称	描述
6	MANUAL ON/OFF	手动上下电开关按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.3.3 激活与开机。
7	PWR	外部供电接口。	PWR端子上加上43.2V~58V的电压可激活 ESM，具体功能参考2.3.3 激活与开机。
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺钉固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议不小于25mm2。
8	-	ESM负极端子

图 2-4 RJ45 管脚

表 2-3 通信接口管脚定义

RJ45引脚	信号	含义	描述
1	RS485 T+	RS485发送正	● 4线RS485通信，满足Modbus协议。 ● 支持的通信波特率为 9600bit/s。
2	RS485 T-	RS485发送负
3	NC	空引脚
4	RS485 R+	RS485接收正
5	RS485 R-	RS485接收负
6	NC	空引脚	-
7	CANH	CAN通信正	用于监控单元对外的告警接口及并联时的组间数据通信。
8	CANL	CAN通信负	用于监控单元对外的告警接口及并联时的组间数据通信。

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障、电芯温度采样故障、充电变换器输出短路、继电器线圈短路、充电低温保护、放电低温保护、充电高温保护、放电高温保护、功率模块内部过温保护、放电变换器输出短路、输入反接、BMU防盗被锁、器件失效过载锁死、序列号冲突、输入/输出口放电内过压锁死、放电过流锁死、放电过流保护和电芯1- N故障告警等

可配置（默认闭合告警）

DO2

重载预警、过放保护、过放

当ESM出现以下告警时，干接点会输出告警信号：

放电欠压告警、放电欠压保护、单组电芯低压切离放电、重载预警等

LED 指示灯

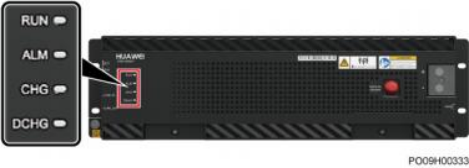

图 2-5 LED 指示灯

表 2-5 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪： LUI查询快闪：通信断链
ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
