华为ESM-4850A3 V100R002C11 锂电池

2.2 外观与接口

2.2.1 外观

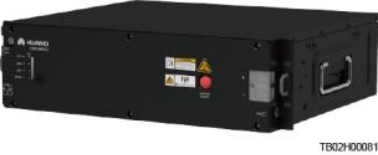

图 2-1 ESM 外观

2.2.2 面板与接口

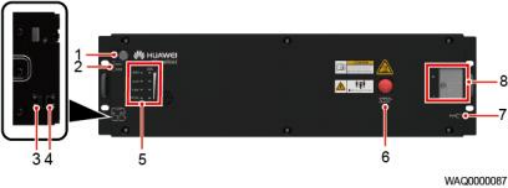

图 2-2 ESM 的面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝

序号	丝印	名称	描述
2	DO1 DO2	ESM干接点输出	告警输出干接点，可配置（默认闭合告警），具体描述参考表2-4
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.2.3 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接40V~59V的电压可激活 ESM，具体功能参考2.2.3 激活与开机。
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。
8	-	ESM负极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

图 2-3 RJ45 管脚

表 2-3 通信接口管脚定义

RJ45引脚	信号	含义	描述
1	RS485 T+	RS485发送正	● 4线RS485通信，满足Modbus协议。 ● 支持的通信波特率为 9600bit/s。
2	RS485 T-	RS485发送负
3	NC	空引脚
4	RS485 R+	RS485接收正

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，直通短路故障，直通断路故障，电芯故障，反接保护，模块内部温度保护，电芯温度采样异常，充电低温保护，充电高温保护，充电过流保护，放电低温保护，放电高温保护，放电过流保护，序列号冲突，放电过流锁死，防盗告警

可配置（默认闭合告警）

DO2

重载预警、过放保护、过放

当ESM出现以下告警时，干接点会输出告警信号：

电池组放电欠压保护，单电芯放电欠压保护，单组电芯低压切离放电保护，电池组放电欠压告警，电芯放电欠压告警，放电过流预警

LED 指示灯

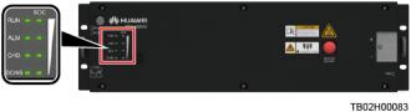

图 2-4 LED 指示灯

表 2-5 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/ 软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪： LUI查询快闪：通信断链
ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
注： ● 重要告警： ESM需要及时维护。 ● 次要告警： ESM不需要维护，提醒远程维护人员注意。 ● 慢闪：指示灯1s亮、1s灭。 ● 快闪：指示灯0.125s亮、0.125s灭。 ● SOC指示灯灭，其他指示灯全闪亮：电池进入“维护模式。 ● 休眠模式下，除了反接保护以外告警指示灯常灭。
