华为 UPS5000-A-60KTTL

2.4.2 60kVA

外观

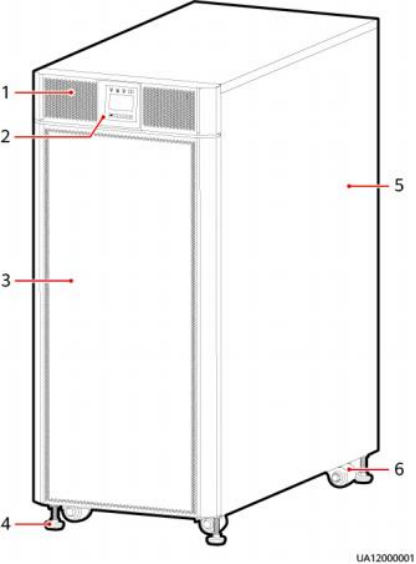

图 2-11 60kVA 外观

（ 1 ）前面板1                                         （2）监控显示单元                   （3）前面板2

（4）支撑地脚                          （5）机箱                                （6）滚轮

前视图

C口 说明

前视图为拆除了前面板和监控显示单元后所呈现的状态。

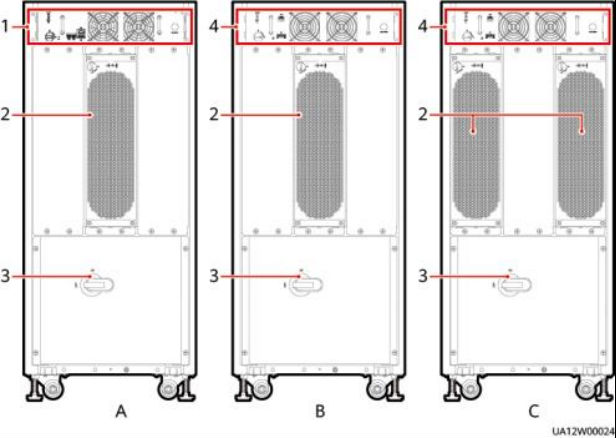

图 2-12 60kVA 前视图

（ A ）UPS5000-A-60KTTL-H         （ B ）UPS5000-A-60KTTL-H         （C）UPS5000-A-60KTTL（编 （编码： 02291116和                （编码： 02290795）                码：02290376和02311GNY） 02291237）

（ 1 ）旁路单元3（编码：           （2）功率单元                          （3）维修旁路开关

02313XPE）

（4）旁路单元4（编码：

02310UCJ ）

后视图

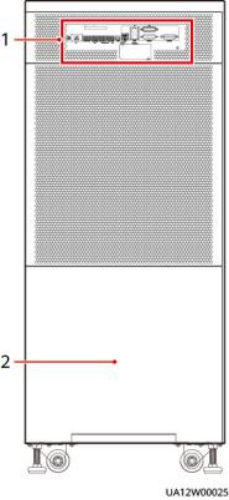

图 2-13 60kVA 后视图

（ 1 ）控制接口                                                   （2）配电单元
