2.2 产品介绍
UPS2000-H系统可以单独组成不间断最小供电系统（需配合锂电池），其UPS主机包 含整流、逆变、旁路等主功率电路，同时还包含基本的监控以及并机等弱电线路。对 外接口部分主要有功率输入输出端子、并机口、通讯口、通讯插槽等。
UPS 外观

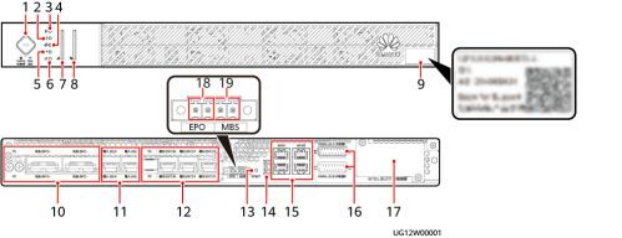

图 2-2 6kVA 前后视图

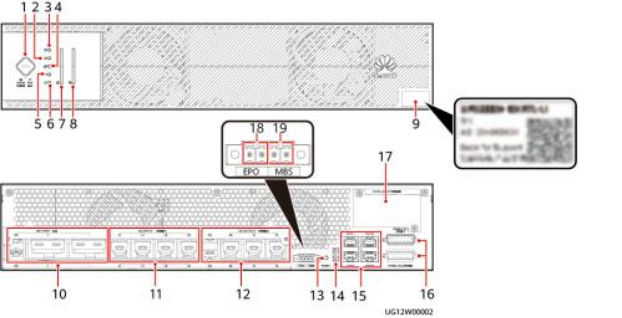

图 2-3 10kVA 前后视图
（ 1 ）按键（开/关机， （2）旁路指示灯 （3）故障指示灯 （4）电池指示灯 开/关WiFi）
（5）逆变指示灯 （6）WiFi指示灯 （ 7 ）负载率指示灯 （8）电池容量指示灯
（9）标签a （ 10）电池端口 （ 11 ）交流输入端口 （ 12）交流输出端口
（ 13）RESET按键 （ 14）USB接口 （ 15）CAN通讯接口 （ 16）并机接口 （ COM&MON1~MON
3）
（ 17 ）选配卡插槽 （ 18）EPO接口 （ 19）维修旁路模式接
口（ MBS）
C口 说明
● 选配卡插槽：用于安装SNMP卡和干接点卡。
● RESET按键：用尖状物长按UPS后面板的RESET按键10s，可恢复WiFi初始密码和用户初始密 码。

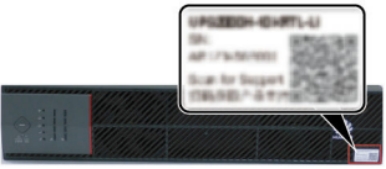

● a：SN码和二维码位置，扫码可下载APP和连接WiFi，查看用户手册、快速指南、视频等。 标签中的信息仅供参考，具体参数请以实物为准。
UPS 按键功能
表 2-3 UPS 按键功能说明
功能 | 说明 |
开启逆变 | 旁路供电状态时（旁路指示灯亮），长按UPS面板上的 “按键”5s以上，逆变指示灯闪烁，同时听到“滴”一 声，松开UPS按键，开启逆变过程请勿操作按键，开机命 令下发成功，逆变指示灯常亮，UPS将进入市电逆变工作 模式。 |
关闭逆变 | UPS逆变状态时，长按UPS面板上的“按键”5s以上，逆 变指示灯闪烁，同时听到“滴”一声，松开UPS按键，关 闭逆变过程请勿操作按键，关机命令下发成功，逆变指示 灯常灭，UPS将关闭逆变器输出进入旁路工作模式。 |
开启WiFi | 关闭WiFi状态时，按下按键0.5s，开启WiFi（WiFi指示灯 亮）。 |
关闭WiFi | 开启WiFi状态时，按下按键0.5s，关闭WiFi（WiFi指示灯 灭）。 |
指示灯
表 2-4 指示灯说明
图示 | 指示灯 | 颜色 | 状态 | 说明 |
| 故障指示灯 | 绿 | 常亮 | UPS正常 |
红 | 闪烁 | UPS次要告警 |
常亮 | UPS紧急告警 |
| 旁路指示灯 | 黄 | 常亮 | 旁路模式 |
常灭 | 非旁路模式 |
| 电池指示灯 | 黄 | 常亮 | 电池模式 |
常灭 | 非电池模式 |
| 逆变指示灯 | 绿 | 常亮 | 逆变模式 |
常灭 | 非逆变模式 |
| WiFi指示灯 | 绿 | 常亮 | 开启WiFi |
闪烁 | 手机与这台UPS的WiFi处 于连接状态 |
常灭 | 关闭WiFi |
图示 | 指示灯 | 颜色 | 状态 | 说明 |
| 电池容量指示灯 | 绿 |
| 电池容量=0%，四个灯均 常灭 0%<电池容量<25% “25%灯”：闪烁 其他指示灯：常灭 |
25%≤电池容量<50% “25%灯”：常亮 “50%灯”：电池容量 =25%时常灭，电池容量 >25%时闪烁 其他指示灯：常灭 |
50%≤电池容量<75% “25%灯”：常亮 “50%灯”：常亮 “75%灯”：电池容量 =50%时常灭，电池容量 >50%时闪烁 其他指示灯：常灭 |
75%≤电池容量<100% “25%灯”：常亮 “50%灯”：常亮 “75%灯”：常亮 “ 100%灯”：电池容量 =75%时常灭，电池容量 >75%时闪烁 电池容量=100% 四个灯均常亮 |
| 负载率指示灯 | 绿 | | 负载率=0%，四个灯均常 灭 0%<负载率<25% “25%灯”：闪烁 其他指示灯：常灭 |
25%≤负载率<50% “25%灯”：常亮 “50%灯”：负载率 =25%时常灭，负载率＞ 25%时闪烁 其他指示灯：常灭 |
图示 | 指示灯 | 颜色 | 状态 | 说明 |
|
|
|
| 50%≤负载率<75% “25%灯”：常亮 “50%灯”：常亮 “75%灯”：负载率 =50%时常灭，负载率＞ 50%时闪烁 其他指示灯：常灭 |
75%≤负载率<100% “25%灯”：常亮 “50%灯”：常亮 “75%灯”：常亮 “ 100%灯”：负载率 =75%时常灭，负载率＞ 75%时闪烁 负载率≥100% 四个灯均常亮 |
C口 说明
若多组锂电池并联时，UPS电池指示灯显示并联电池组中最低电量的锂电池状态。
表 2-5 CAN 通讯接口功能
丝印 | 功能 |
COM | 用于锂电池通讯 |
MON1 | 用于ECC800通讯 |
MON2 | ● 支持Modbus RTU通讯协议 ● 用于UPS并机通讯 |
MON3 |
