华为RMS-SNMP01A SNMP 卡

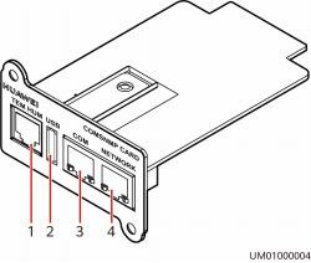

2.2 端口描述 SNMP卡端口如图2-1所示。 图 2-1 端口示意图
（ 1 ）南向设备接口 （2）USB接口（支持短信猫） （3）RS485南向接口 （4）以太网网口
SNMP的网口是标准的RJ45接口，可以通过标准的网线接入以太网（ 10Mbps/ 100Mbps），通过指示灯可以判断SNMP卡和以太网的通信状态，如表2-1所示。
C口 说明 ● NETWORK端口支持安全保护机制。 ● COM与TEM_HUM端口使用Modbus标准协议，不涉及接入认证机制。 ● USB口外接短信猫，不对系统进行管理。 SNMP卡可接入温湿度传感器或外置干接点卡，采用RS485通信总线的方式。 图 2-2 TEM_HUM 接口
表 2-2 TEM_HUM 接口信号定义
图 2-3 COM 接口
SNMP卡COM口为RS485南向接口，可接入独立部署AI/DI模块。
表 2-3 COM 接口信号定义
|
