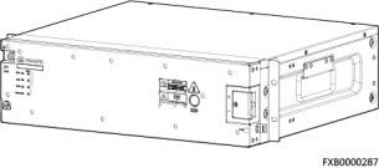

华为ESM-48100U5 V300R008C10

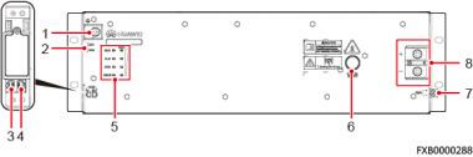

1

GND

保护接地

M6螺丝

2

DO1

干接点输出接口

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

DO2

3

COM_  IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.3.3 激活与开机。

7

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活锂 电池，具体功能参考2.3.3 激活与开机。

8

+

正极端子

锂电池的正极、负极接口。采用M6螺丝固 定，需选择合适OT端子，扭矩要求5.0 N ·  m，线径尺寸建议25mm2。

-

负极端子

1

RS485 T+

RS485发送正

●  4线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，直通短路故障，直通断路故障，电芯 故障，反接保护，模块内部温度保护，电芯温度采样异    常，放电过流锁死告警，被盗告警，充电低温保护，充电 高温保护，充电过流保护，放电低温保护，放电高温保    护，放电过流保护，序列号冲突

可配置（默 认断开告    警）

DO2

重载预警、过放 保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电过流预警，电芯放电欠压告警，电池组放电欠压告 警，电池组放电欠压保护，单电芯放电欠压保护

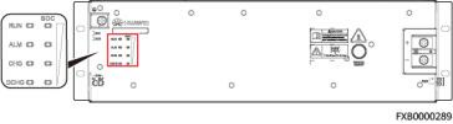

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件加载/未加载时单板 上电，不含输入/输出口或激活口有电时休眠)

常灭：休眠

慢闪： LUI查询/加载

快闪：通信断链

ALM

告警指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量指示灯

绿色

1.  容量0~24%

●  25%灯：闪烁

●  其他SOC灯：常灭

2.  容量25%~49%

●  25%灯：常亮

●  50%灯：闪烁

●  其他SOC灯：常灭

3.  容量50%~74%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：闪烁

●  100%灯：常灭

4.  容量75%~99%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：常亮

●  100%灯：闪烁

5.  容量100%

四个灯均常亮

注：

●  重要告警：锂电池需要及时维护。

●  次要告警：锂电池不需要维护，提醒远程维护人员注意。

●  慢闪：指示灯1s亮、1s灭。

●  快闪：指示灯0.125s亮、0.125s灭。

●  SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。

●  环境温度25℃±2℃,将锂电池充电至满电态（ 100%SOC），以0.5C放电至欠压保护。锂电池放电 期间，使用高精度功率分析仪对电芯包侧电流测量与Ah数统计并定期（建议每10分钟一次）记录  BMS SOC值和当前放电Ah数。待锂电池放电结束后，根据实际累积放电量反推各记录点的真实

SOC，并与BMS SOC值进行对比以验证精度。静置4小时后，再进行下一个充放电周期（以

0.1C~0.5C进行满充满放循环），两个循环后测试的SOC值精度要求满足±5%。

●  休眠模式下，除了反接保护以外告警指示灯常灭。
