2.2 外观与接口

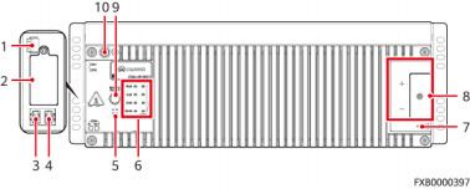

图 2-1 面板与接口
表 2-2 接口说明
序号 | 丝印 | 名称 |
1 | DO1 | 告警输出干接点 |
DO2 |
2 | / | IoT模块安装空间（预留） |
3 | COM_ IN | 通信接口 |
4 | COM_ OUT |
5 | / | 蜂鸣器 |
6 | RUN | 运行指示灯 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
7 | PWR | PWR激活口（外接43.2V~58V的电压可激活 ESM ） |
8 | + | ESM功率口 |
- |
9 | MANUAL ON/OFF | 手动上下电按钮 |
10 | GND | 保护接地 |
表 2-3 DO1 和 DO2 接口说明
丝印 | 定义 | 描述 | 告警状态 |
DO1 | 故障、重要告警 | 当锂电池出现以下告警时，干接点会输出告警信号： 电芯电压采样故障，电芯温度采样故障，充电变换器输 出短路，继电器线圈短路，充电低温保护，放电低温保 护，充电高温保护，放电高温保护，功率模块内部过温 保护，放电变换器输出短路，输入反接，BMU防盗被 锁，器件失效过载锁死，序列号冲突，输入/输出口放电 内过压锁死，放电过流锁死，放电过流保护，电芯1-N 故障告警，位移锁锁定，缓起失败 | 默认断开告警 （可配置） |
DO2 | 重载预警、过放 保护 | 当锂电池出现以下告警时，干接点会输出告警信号： 放电欠压告警，放电欠压保护，放电过流预警，陀螺仪 故障 |
表 2-4 通信接口引脚定义
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 1 | RS485+ | RS485数据正极 | ● 2线RS485通 信，满足 Modbus协议。 ● 支持的通信波 特率为 9600bit/s。 |
2 | RS485- | RS485数据负极 |
3 | NC | 空引脚 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | NC | 空引脚 | - |
7 | CANH | CAN通信正 | 用于监控单元对外 的告警接口及并联 时的组间数据通 信。 |
8 | CANL | CAN通信负 |
表 2-5 LED 指示灯说明
指示灯 | 标识 | 表示内容 | 颜色 | 说明 |
| RUN | 运行指示灯 | 绿色 | 常亮：通信正常（含单板启动/自检/加载激 活/未加载时单板上电，不含输入/输出口或 激活口有电时休眠） 常灭：关机或休眠 慢闪： LUI查询 快闪：通信断链 |
ALM | 告警指示灯 | 红色 | 常亮：有故障或重要告警 常灭：无故障，无重要告警 慢闪：防盗锁定 |
CHG | 充电指示灯 | 绿色 | 常亮：处于充电模式 常灭：处于开路静置状态或放电 |
DCHG | 放电指示灯 | 绿色 | 常亮：处于放电模式 常灭：处于开路静置状态或充电 |
指示灯 | 标识 | 表示内容 | 颜色 | 说明 |
| SOC | 容量状态指 示灯 | 绿色 | 1. 容量0~24% ● 25%灯：闪烁 ● 其他SOC灯：常灭 2. 容量25%~49% ● 25%灯：常亮 ● 50%灯：闪烁 ● 其他SOC灯：常灭 3. 容量50%~74% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：闪烁 ● 100%灯：常灭 4. 容量75%~99% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：常亮 ● 100%灯：闪烁 5. 容量100% 四个灯均常亮 |
注： ● 重要告警：锂电池需要及时维护。 ● 次要告警：锂电池不需要维护，提醒远程维护人员注意。 ● 慢闪：指示灯1s亮、1s灭。 ● 快闪：指示灯0.125s亮、0.125s灭。 ● SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。 ● 休眠模式下，除了反接保护以外告警指示灯常灭。 |
激活与开机
表 2-6 激活方式
类别 | 要求 |
PWR激活 | PWR激活口输入43.2V~58V的直流电压持续≥5s |
MANUAL ON/OFF激活 | 长按MANUAL ON/OFF按钮≥5s且＜15s |
功率口激活 | 功率口输入43.2V~58V的直流电压持续≥5s |
类别 | 要求 |
注： 1. MANUAL ON/OFF激活按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。 2. 锂电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长按激活按 钮才能再次激活锂电池。 3. 锂电池的智能位移锁防盗功能激活后，MANUAL ON/OFF按钮的关机和维护功能将失效，待关闭智 能位移锁或GPS防盗功能，可使用该按钮。锂电池的缺省欠压保护点为46V。 |
C口 说明
● 休眠模式 ：BMS在没有被激活的情况下，会一直处于休眠模式，BMS被激活后才能进入离线 模式。BMS因激活按钮进入该模式时，只要功率口或激活口有有效输入电压，DSP会一直工 作。
● 离线模式：锂电池与电池母排断开且不对外供电。BMS重新激活或锂电池电压低或发生某些 故障保护或收到关机命令时会进入该模式，当故障消失或收到开机命令（由关机命令进入该 模式）或BMS转充电（由电池电压低进入该模式）时，锂电池根据自身状况或系统状况切换 到其他模式。
● 充电模式：对锂电池充电。满足一定条件会切换到其他模式。
● 放电模式：锂电池对外放电。满足一定条件会切换到其他模式。
● 维护模式：用于更换锂电池，锂电池不进行充放电，指示灯快闪。 技术指标
表 2-7 技术指标
项目 | 说明 |
尺寸（宽×深×高） | ● 442mm×396mm×160mm（不含挂耳） ● 482mm×396mm×160mm（包含挂耳） |
重量 | ≤48kg |
标称电压 | 48V DC |
均充电压 | 56.4V DC |
浮充电压 | 54.5V DC |
最大充放电电流 | 100A/100A@35℃ |
最大充放电功率 | 4800W |
运行环境温度 | 充电：0℃~45℃；放电：–20℃~45℃ |
相对湿度 | 5% RH~95% RH（无凝露） |
大气压强 | 61kPa~113kPa |
安装方式 | 19英寸支架安装 |
维护方式 | 前维护 |
项目 | 说明 |
海拔 | 0m~4000m（2000m到4000m，每升高200m，最高使用环境温度下降 1 ℃) |
纹波+噪声 | ≤200mV |
防护等级 | IP20 |
其他要求 | 室内场景： ● 没有导电尘埃和腐蚀性气体、没有爆炸危险。 ● 机房须做好防尘密封和例行维护，灰尘度、腐蚀性物质、有害生物、 霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求，并避免真菌、霉菌等微生物的繁殖。 室外场景： ● 没有导电尘埃和腐蚀性气体、没有爆炸危险。 ● 机柜须做好防尘密封和例行维护，灰尘度、腐蚀性物质、有害生物、 霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求，并 避免真菌、霉菌等微生物的繁殖。 |
生物环境 | 须防止啮齿动物（如老鼠）、蚂蚁、昆虫、蛇、壁虎等的存在。 |
