2.2 外观与接口

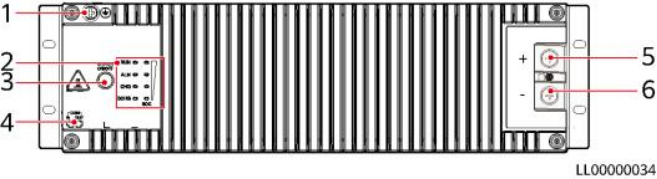

图 2-1 面板与接口
表 2-2 接口说明
序号 | 丝印 | 名称 |
1 | GND | 保护接地 |
2 | RUN | 运行指示灯 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
3 | MANUAL ON/OFF | 手动上下电按钮 |
4 | COM_ IN | 通信接口 |
COM_ OUT |
5 | + | ESM功率口 |
6 | - |
表 2-3 通信接口引脚定义
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 1 | RS485+ | RS485数据正极 | ● 2线RS485通 信，满足 Modbus协议。 ● 支持的通信波 特率为 9600bit/s。 |
2 | RS485- | RS485数据负极 |
3 | NC | 空引脚 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
| 6 | NC | 空引脚 | - |
7 | CANH | CAN通信正 | ● 满足CAN协 议。 ● 用于监控单元 对外的告警接 口及并联时的 组间数据通 信。 |
8 | CANL | CAN通信负 |
表 2-4 LED 指示灯说明
指示灯 | 标识 | 表示内容 | 颜色 | 说明 |
| RUN | 运行指示灯 | 绿色 | 常亮：通信正常(含单板启动/自检/软件 加载/未加载时单板上电，不含输入/输出 口有电时休眠) 常灭：休眠 慢闪： LUI查询 快闪：通信断链 |
ALM | 告警指示灯 | 红色 | 常亮：有故障或重要告警 常灭：无故障，无重要告警 慢闪：防盗锁定 |
CHG | 充电指示灯 | 绿色 | 常亮：处于充电模式 常灭：处于开路静置状态或放电 |
DCHG | 放电指示灯 | 绿色 | 常亮：处于放电模式 常灭：处于开路静置状态或充电 |
指示灯 | 标识 | 表示内容 | 颜色 | 说明 |
| SOC | 容量状态指 示灯 | 绿色 | 1. 容量0~24% ● 25%灯：闪烁 ● 其他SOC灯：常灭 2. 容量25~49% ● 25%灯：常亮 ● 50%灯：闪烁 ● 其他SOC灯：常灭 3. 容量50~74% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：闪烁 ● 100%灯：常灭 4. 容量75~99% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：常亮 ● 100%灯：闪烁 5. 容量100% 四个灯均常亮 |
注： ● 重要告警： ESM需要及时维护。 ● 次要告警： ESM不需要维护，提醒远程维护人员注意。 ● 慢闪：指示灯1s亮、1s灭。 ● 快闪：指示灯0.125s亮、0.125s灭。 ● SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。 ● 环境温度25℃±2℃,将锂电池充电至满电态（ 100%SOC），以0.5C放电至欠压保护。锂电池放电 期间，使用高精度功率分析仪对电芯包侧电流测量与Ah数统计并定期（建议每10分钟一次）记录 BMS SOC值和当前放电Ah数。待锂电池放电结束后，根据实际累积放电量反推各记录点的真实 SOC，并与BMS SOC值进行对比以验证精度。静置4小时后，再进行下一个充放电周期（以 0.1C~0.5C进行满充满放循环），两个循环后测试的SOC值精度要求满足±5%。 ● 休眠模式下，除了反接保护以外告警指示灯常灭。 |
激活与开机
表 2-5 激活方式
类别 | 要求 |
MANUAL ON/OFF激活 | 长按MANUAL ON/OFF按钮≥5s且＜15s |
类别 | 要求 |
功率口激活 | 功率口输入43.2V-58V的直流电压持续≥5s |
注： 1. MANUAL ON/OFF激活按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。 2. 如果电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长按激活 按钮才能再次激活ESM。 |
C口 说明
● 休眠模式 ：BMS在没有被激活的情况下，会一直处于休眠模式，BMS被激活后才能进入离线 模式。BMS因激活按钮进入该模式时，只要功率口有有效输入电压，DSP会一直工作。
● 离线模式：锂电池与电池母排断开且不对外供电。BMS重新激活或锂电池电压低或发生某些 故障保护或收到关机命令时会进入该模式，当故障消失或收到开机命令（由关机命令进入该 模式）或BMS转充电（由电池电压低进入该模式）时，锂电池根据自身状况或系统状况切换 到其他模式告警
● 充电模式：对锂电池充电。满足一定条件会切换到其他模式。
● 放电模式：锂电池对外放电。满足一定条件会切换到其他模式。
● 维护模式：用于更换锂电池，锂电池不进行充放电，指示灯快闪。
