华为UPS5000-A-120kVA

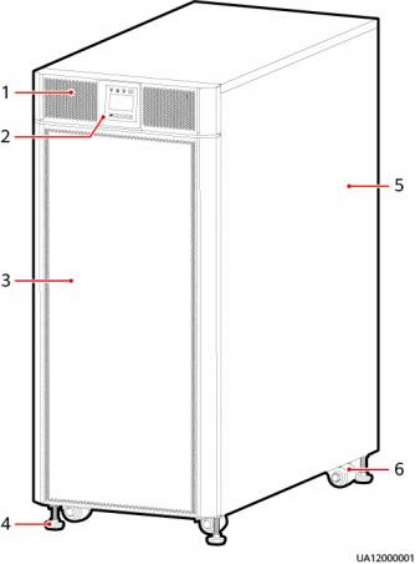

2.4.4 120kVA 外观 图 2-17 120kVA 外观
（ 1 ）前面板1 （2）监控显示单元 （3）前面板2 （4）支撑地脚 （5）机箱 （6）滚轮

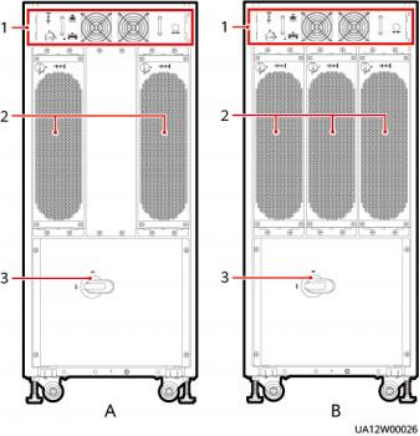

前视图 C口 说明 前视图为拆除了前面板和监控显示单元后所呈现的状态。
图 2-18 120kVA 前视图
（ A ）UPS5000-A-120KTTL-H （ B ）UPS5000-A-120KTTL （ 1 ）旁路单元4 （2）功率单元 （3）维修旁路开关

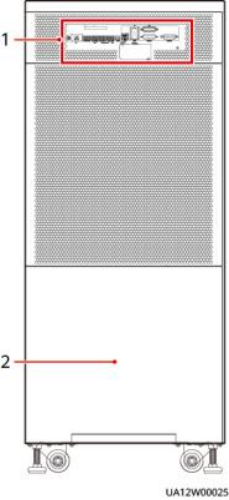

后视图 图 2-19 120kVA 后视图
（ 1 ）控制接口 （2）配电单元
|
