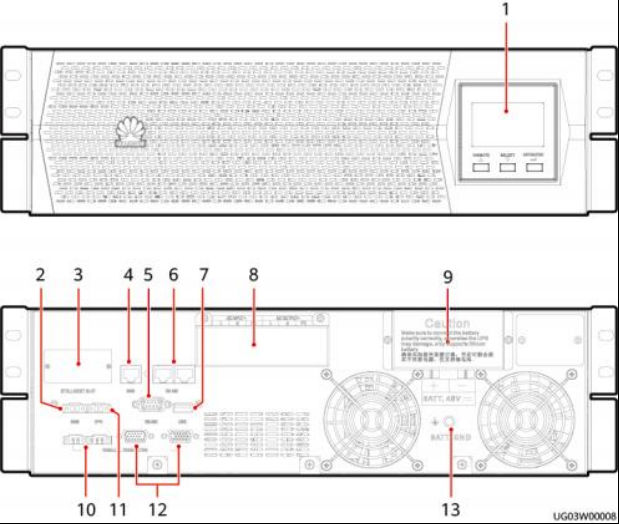

图 2-3 6kVA 前后视图
（ 1 ）液晶显示屏 （2）维修旁路模式接口 （3）选配卡插槽（预留） （ MBS）
（4）BMS接口 （5）RS232通讯接口b （6）RS485通信接口（接 北向设备）
（ 7 ）USB接口a （8）交流输入、输出端子 （9）电池接线端子（盖板 （盖板下方） 下方）
（ 10）并机均流端口 （ 11 ）EPO接口 （ 12）并机通信端口
（ 13）电池PE端子
C口 说明
● RS485只支持MODBUS RTU协议。
● USB接口和RS232接口不支持同时使用
a：USB接口支持串口通信协议，通过USB接口可以实现日志导出功能、发送串口调试命令。
b：RS232接口支持串口通信协议，通过RS232接口可以实现日志导出功能、发送串口调试命 令以及在线升级UPS主功率程序。
2.4 通信接口说明
图 2-4 RS232 接口引脚
表 2-3 RS232 引脚定义
引脚编号 | 含义 |
1 | 空引脚 |
2 | RS232数据通信UPS的发送端 |
3 | RS232数据通信UPS的接收端 |
4 | 空引脚 |
5 | RS232数据通信的公共端 |
6~9 | 空引脚 |
图 2-5 RS485/BMS 接口引脚
表 2-4 RS485 引脚定义
引脚编号 | 信号 | 含义 | 描述 |
1~3 | NC | 空引脚 | 北向接口，2线RS485通信 支持的通信波特率为 9600bit/s 无奇偶校验，通讯地址参考设置 项#18，无截止位，详见 《 UPS2000-G-（ 1-6K） RTLLModbus后台通讯协议开发指 南 》 |
4 | A | 同向端 |
5 | B | 反向端 |
6 | NC | 空引脚 |
7 | NC | 空引脚 |
8 | GND | 信号地 |
表 2-5 BMS 引脚定义
引脚编号 | 信号 | 含义 | 描述 |
1 | A | 同向端 | UPS和锂电池通过标准网线进行通 信连接 支持的通信波特率为 9600bit/s |
2 | B | 反向端 |
3 | NC | 空引脚 |
4 | A | 同向端 |
5 | B | 反向端 |
6 | NC | 空引脚 |
7 | NC | 空引脚 |
8 | GND | 信号地 |
2.5 电池模块
UPS采用48V锂电池模块提供备电。6kVA只能选用ESM-48100B1 、ESM-48150B1。 100Ah和150Ah电池模块的面板与接口相同，但尺寸不同。

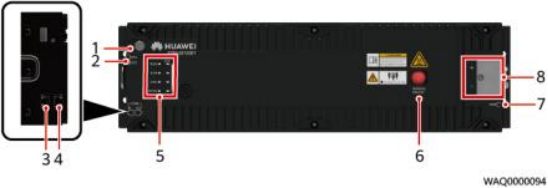

图 2-6 ESM-48100B1/48150B1 的面板与接口
表 2-6 面板接口定义表
序号 | 丝印 | 名称 | 描述 |
1 | GND | 保护接地 | M6螺丝 |
2 | DO1 DO2 | ESM干接点输出 | 预留 |
3 | COM_ IN | 通信接口 | 1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A 浪涌的防护能力。 |
4 | COM_ OUT | 通信接口 |
5 | RUN | 运行指示灯 | 详细功能及作用参考LED指示 灯。 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
6 | MANUAL ON/OFF | 手动上下电按钮 | 手动上下电、维护，属于接触 式按钮。 |
7 | PWR | ESMU外部供电接 口 | 预留 |
8 | + | ESM正极端子 | ESM的正极、负极接口。采用 M6螺丝固定，需选择合适OT 端子，扭矩要求4.5~5.5 N · m，线径尺寸建议25mm2，应 用在温度条件满足小于45℃场 景下，线径要求可适当放宽， 但是不得小于16mm2。 |
- | ESM负极端子 |
LED 指示灯

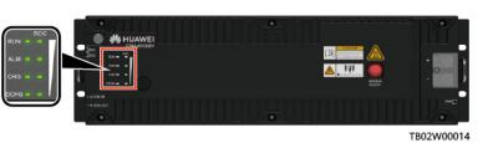

图 2-7 LED 指示灯
表 2-7 LED 指示灯的定义
标识 | 表示内容 | 颜色 | 说明 |
RUN | 运行指示灯 | 绿色 | 常亮：通信正常（含单板启动/自检/软件 加载/未加载时单板上电，不含输入/输出 口或激活口有电时休眠） 常灭：休眠 快闪：通信断链 |
ALM | 故障指示灯 | 红色 | 常亮：有故障或重要告警 常灭：无故障，无重要告警 |
CHG | 充电指示灯 | 绿色 | 常亮：处于充电模式 常灭：处于开路静置状态或放电 |
DCHG | 放电指示灯 | 绿色 | 常亮：处于放电模式 常灭：处于开路静置状态或充电 |
SOC | 容量指示灯 | 绿色 | 1、容量0~24% 25%灯：闪烁 其他SOC灯：常灭 2、容量25~49% 25%灯：常亮 50%灯：闪烁 其他SOC灯：常灭 3、容量50~74% 25%灯：常亮 50%灯：常亮 75%灯：闪烁 其他SOC灯：常灭 4、容量75~99% 25%灯：常亮 50%灯：常亮 75%灯：常亮 100%灯：闪烁 5、容量100% 四个灯均常亮 |
标识 | 表示内容 | 颜色 | 说明 |
注： ● 重要告警： ESM需要及时维护。 ● 次要告警： ESM不需要维护，提醒远程维护人员注意。 ● 慢闪：指示灯1s亮、1s灭。 ● 快闪：指示灯0.125s亮、0.125s灭。 ● SOC指示灯灭，其他指示灯全闪亮：电池进入“维护模式”。 ● 休眠模式下，除了反接保护以外故障指示灯常灭。 |
激活与开机
ESM有以下两种激活方式，激活后ESM从休眠模式进入离线模式：
● MANUAL ON/OFF激活：在ESM面板长按MANUAL ON/OFF按钮≥5s且＜15s。
● 功率口激活：前面板功率端子输入43.2V~58V（50Ah）/43.2V~58V（ 100Ah）/ 43.2V~59V（ 150Ah）的直流电压持续≥5s。
C口 说明
● MANUAL ON/OFF按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。
● 如果电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长 按激活按钮才能再次激活ESM。
● UPS配置的48V锂电池场景，锂电池不支持其它选配件，也不支持单独给锂电池通信。
