华为UPS2000-G-3KRTLL

图 2-1 UPS 型号标识

表 2-2 UPS 型号说明

标识	含义	取值
1	产品大类	UPS：Uninterruptible Power System缩写，表示UPS产品
2	产品系列	2000
3	产品小类	G：系列名称
4	输出容量	3K：3kVA
5	机器形态	RT：表示塔式机架互换
6	长机	L： Long的缩写，表示需要外置大容量电池组，提供长时间备电时间的机型。

标识	含义	取值
7	外置电池类型	L： LFP锂电池

2.2 工作原理

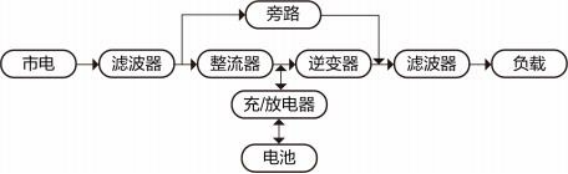

图 2-2 原理框图

2.3 产品结构

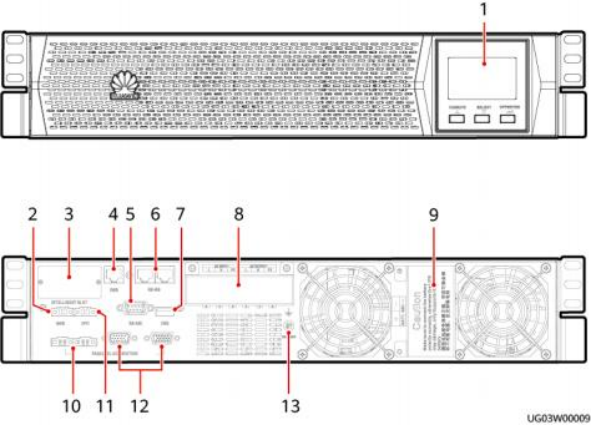

图 2-3 3kVA 前后视图

（ 1 ）液晶显示屏（2）维修旁路模式接口（3）选配卡插槽（ MBS）

（4）BMS接口（5）RS232通讯接口b （6）RS485通信接口（接北向设备）

（ 7 ）USB接口a （8）交流输入、输出端子（盖板（9）电池输入端子下方）（盖板下方）

（ 10）并机均流端口（ 11 ）EPO接口（ 12）并机通信端口

（ 13）电池PE端子

C口说明

● RS485只支持Modbus RTU协议。

● USB接口和RS232接口不支持同时使用

a：USB接口支持串口通信协议，通过USB接口可以实现日志导出功能、发送串口调试命令。

b：RS232接口支持串口通信协议，通过RS232接口可以实现日志导出功能、发送串口调试命令以及在线升级UPS主功率程序。

2.4 通信接口说明

图 2-4 RS232 接口引脚

表 2-3 RS232 引脚定义

图 2-5 RS485/BMS 接口引脚

表 2-4 RS485 引脚定义

表 2-5 BMS 引脚定义

引脚编号	信号	含义	描述
1	A	同向端	1与4短接，2与5短接，与锂电池进行通信支持的通信波特率为 9600bit/s
2	B	反向端
3	NC	空引脚
4	A	同向端
5	B	反向端
6	NC	空引脚
7	NC	空引脚
8	GND	信号地

2.5 电池模块

UPS采用48V锂电池模块提供备电。3kVA选用ESM-4850A3 、ESM-48100B1、

ESM-48150B1。

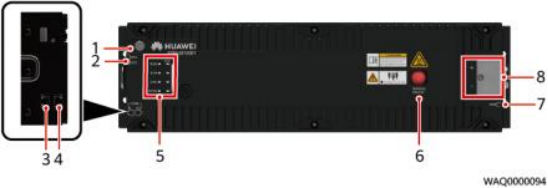

图 2-6 ESM-4850A3/ESM-48100B1/48150B1 的面板与接口

表 2-6 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1 DO2	ESM干接点输出	预留
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A 浪涌的防护能力。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子；满足1000A 浪涌的防护能力。
5	RUN	运行指示灯	详细功能及作用参考LED指示灯。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮。
7	PWR	ESMU外部供电接口	预留
8	+	ESM正极端子	ESM的正极、负极接口。采用 M6螺丝固定，需选择合适OT 端子，扭矩要求4.5~5.5 N · m，线径尺寸建议25mm2，应用在温度条件满足小于45℃场景下，线径要求可适当放宽，但是不得小于16mm2。
8	-	ESM负极端子

LED 指示灯

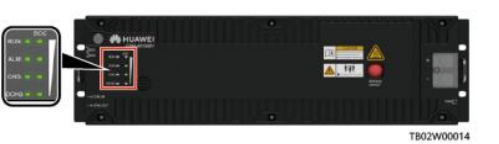

图 2-7 LED 指示灯

表 2-7 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠快闪：通信断链
ALM	故障指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
