外观

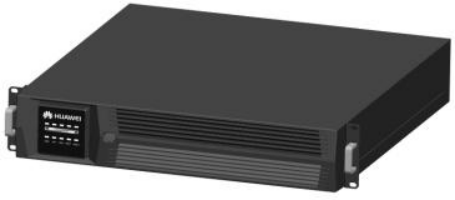

UPS2000-G1-(1kVA-3kVA)的外观如图 2-1所示。
图2-1 UPS2000-G1-(1kVA-3kVA)外观
2.3.2 面板介绍
对 UPS 的前面板、后面板进行介绍。 前面板

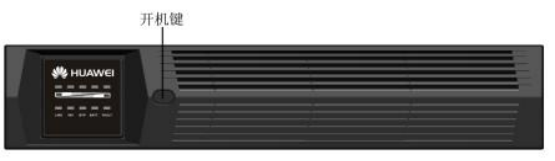

UPS2000-G1-(1kVA-3kVA)前面板如图 2-2所示。
图2-2 前面板
UPS2000-G1-(1kVA-3kVA)开机键说明如表 2-2所示。
表2-2 开机键说明
名称 | 说明 |
开机键 | l 在关机状态下，按此键（市电启动约需 1s，电池冷 启动约需 3s）后 UPS 逆变器开始工作。 l 在开机状态下，按此键约 1s 后 UPS 逆变器停止工作。 |

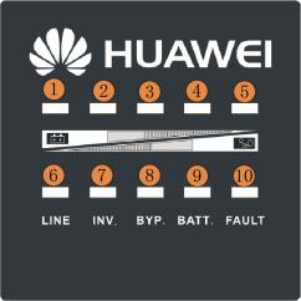

UPS2000-G1-(1kVA-3kVA)显示面板如图 2-3所示。
图2-3 显示面板
UPS2000-G1-(1kVA-3kVA)操作面板如表 2-3所示。
表2-3 操作面板定义
指示灯 序号 | 名称 | 说明 |
| 输出 | l 亮：输出正常 l 灭：无输出 |
| 市电模式 负载容量 | l 亮：≥25%负载容量 l 闪：0%~25%负载容量 |
| l 亮：≥50%负载容量 l 闪：25%~50%负载容量 |
| l 亮：≥75%负载容量 l 闪：50%~75%负载容量 |
|
| l 亮：≥100%负载容量 l 闪：75%~100%负载容量 |
| 电池模式 电池容量 | l 亮：≥100%电池容量 l 闪：75%~100%电池容量 |
| l 亮：≥75%电池容量 l 闪：50%~75%电池容量 |
| l 亮：≥50%电池容量 l 闪：25%~50%电池容量 |
| l 亮：≥25%电池容量 l 闪：0%~25%电池容量 |
| 市电 | l 亮：正常 l 灭：市电异常 l 闪：L，N 接反 |
| 逆变 | l 亮：逆变模式 l 灭：非逆变模式 l 闪：遥控关机最后 10s 倒计时 |
| 旁路 | l 亮：旁路模式 l 灭：非旁路模式 |
| 电池 | l 亮：工作在电池模式 l 灭：非电池工作模式 l 闪：电池欠压保护/电池过充/市电状态判断到电池未 接/电池欠压告警 |
| 故障 | l 亮：UPS 故障 l 灭：正常 l 闪：输出过载/电池过充 |
后面板

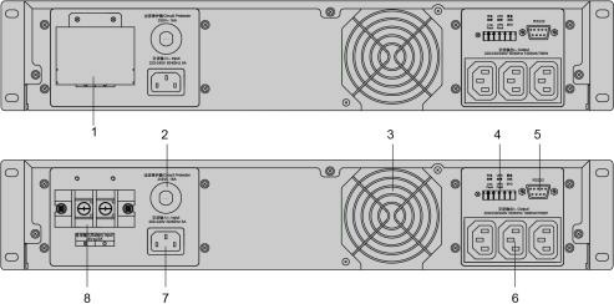

UPS2000-G1-1kVA 后面板如图 2-4所示。
图2-4 UPS2000-G1-1kVA 后面板
（1）电池输入接线排盖板 （2）过流保护器 （3）风扇 （4）EPO&干接点
（5）RS232 （6）交流输出插座 （7）交流输入插座 （8）电池输入接线排

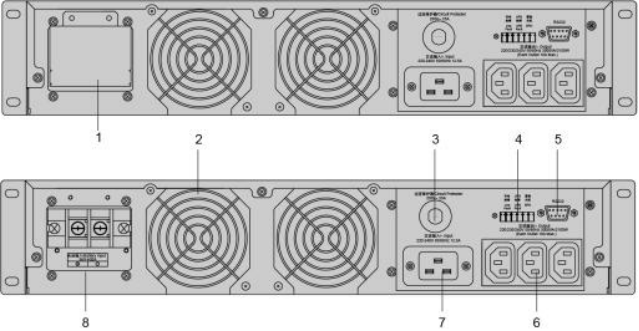

UPS2000-G1-3kVA 后面板如图 2-5所示。
图2-5 UPS2000-G1-3kVA 后面板
（1）电池输入接线排盖板 （2）风扇 （3）过流保护器 （4）EPO&干接点
（5）RS232 （6）交流输出插座 （7）交流输入插座 （8）电池输入接线排
