华为UPS2000-G-3KRTS UPS2000-G-3KRTL

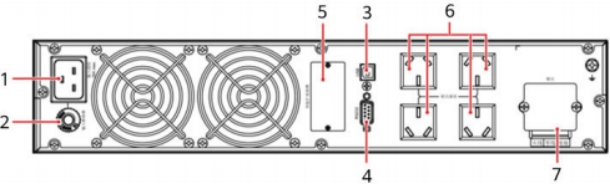

图 2-7 3kVA UPS 标机后视图
（ 1 ）市电输入插座（C20） （2）输入电路断路器 （3）USB接口a（支持安全保护机制） （4）RS232接口 （5）选配卡插槽 （6）输出插座（国标10A） （ 7 ）输出端子（接入2.5mm2线缆）

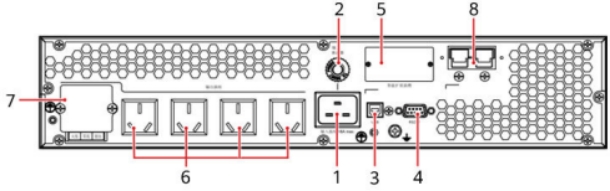

图 2-8 3kVA UPS 长机后视图
（ 1 ）市电输入插座（C20） （2）输入电路断路器 （3）USB接口a（支持安全保护机制） （4）RS232接口 （5）选配卡插槽 （6）输出插座（国标10A） （ 7 ）输出端子（接入2.5mm2线缆） （8）外接电池连接器（仅长延机种支持）
C口 说明 a：USB接口支持标准Modbus 协议，通过USB线可以接入网管。 |
