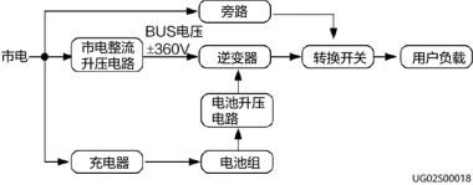

图 2-2 原理框图
2.3 产品结构
1kVA 、2kVA 、3kVA的机架式后视图如图2-3～图2-8所示。

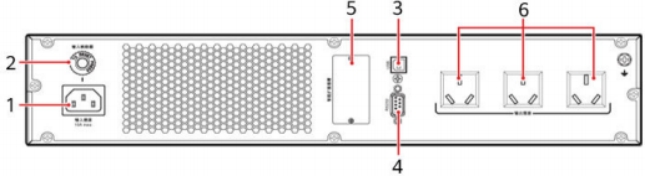

华为UPS2000-G-1KRTL图 2-3 1kVA UPS 标机后视图
（ 1 ）市电输入插座（C14） （2）输入电路断路器
（3）USB接口a（支持安全保护机制） （4）RS232接口
（5）选配卡插槽 （6）输出插座（国标10A）

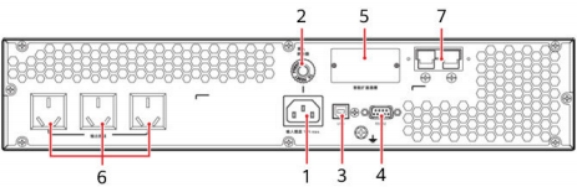

图 2-4 1kVA UPS 长机后视图
（ 1 ）市电输入插座（C14） （2）输入电路断路器
（3）USB接口a（支持安全保护机制） （4）RS232接口
（5）选配卡插槽 （6）输出插座（国标10A）
（ 7 ）外接电池连接器（仅长延机种支持）
