华为PDU8000-0125 DCV8- BXA001 电池保护开关盒

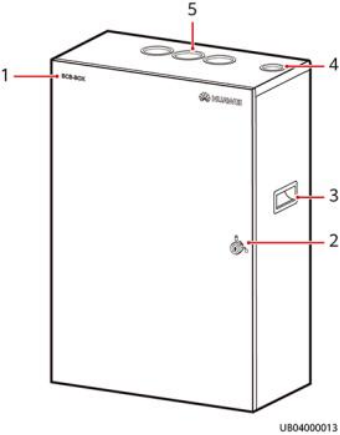

BCB-BOX 外观
（ 1 ）产品丝印 （2）门锁 （3）搬运抠手 （4）信号线缆出线孔 （5）功率线缆出线孔
C口 说明 在BCB-BOX底部，对应有功率线缆和信号线缆的走线孔。 2.2 产品结构
2.2.1 内部结构

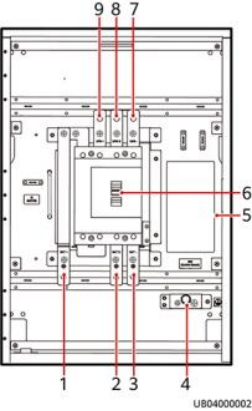

图 2-2 PDU8000-0125DCV8-BXA001 内部结构
（ 1 ）电池侧正极 （2）电池侧N极 （3）电池侧负极 （4）接地端 （5）BIB控制板 （6）断路器 （ 7 ）UPS侧负极 （8）UPS侧N极 （9）UPS侧正极 |
