华为PDC-(0250, 0400, 0630) DC0384BXA 电池保护开关 盒
BCB-BOX（ Battery Circuit Breaker Box）是指用于接通和断开蓄电池与UPS系统连接 并保护电池的电气设备，包括三种型号： ● PDC-0250DC0384BXA ● PDC-0400DC0384BXA ● PDC-0630DC0384BXA

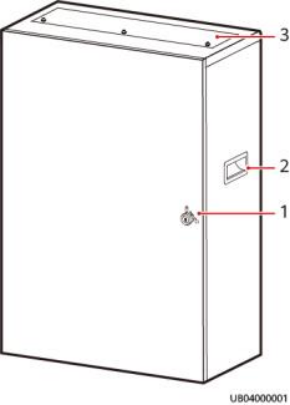

图 2-1 BCB-BOX 外观
（ 1 ）门锁 （2）扣手 （3）走线盖板

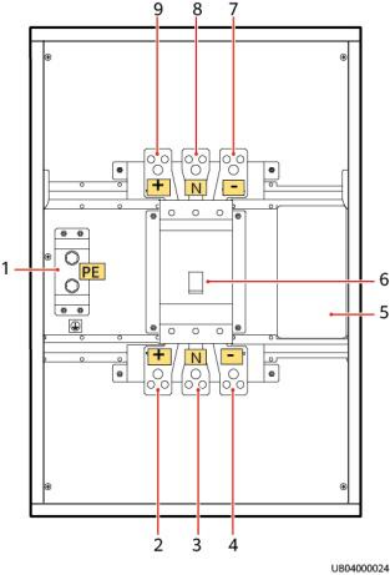

2.2 内部结构 BCB-BOX三种型号的内部结构基本相同，以PDC-0250DC0384BXA为例进行说明。 图 2-2 PDC-0250DC0384BXA 内部结构
（ 1 ）接地端 （2）电池侧正极 （3）电池侧N极 （4）电池侧负极 （5）BIB控制板 （6）断路器 （ 7 ）UPS侧负极 （8）UPS侧N极 （9）UPS侧正极 |
