华为UPS5000-A 监控单元触摸屏
用户通过操作监控显示单元（ MDU ），可以实现对UPS的操作控制、运行状态查看、 参数设置、告警查看等功能。
尺寸（高×宽×深）为180mm×265mm×40mm。

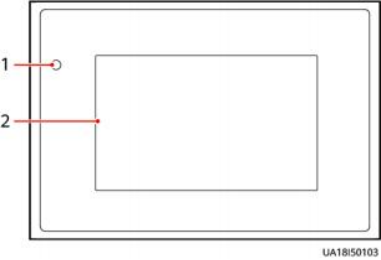

图 2-1 MDU 外观
（ 1 ）状态指示灯 （2）液晶触摸屏
表 2-1 状态指示灯
状态 | 颜色 | 含义 |
亮 | 红色 | 有紧急告警，并伴有蜂鸣器长鸣。 |
黄色 | 有次要告警，并伴有蜂鸣器间歇蜂鸣（2Hz）； 或指示非ECO模式旁路供电状态。 |
绿色 | 运行正常或有提示告警。 |
灭 | - | MDU掉电。 |

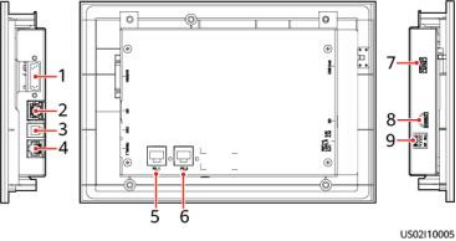

图 2-2 MDU 接口
表 2-2 接口说明
序号 | 接口名称 | 说明 |
1 | MUS05A（ DB26） | 连接监控接口卡的MDU接口 须知 监控显示模块MUS05A接口处线缆禁止带电插拔。更换 显示模块时，请先拆除显示模块连接至UPS端的线缆， 再插拔监控显示模块接口端的线缆。 |
2 | GE | 网口，可用于用户WEB服务的连接，需要采用屏 蔽线 |
3 | CAN | 预留 |
4 | RS485_ 1 | 预留 |
5 | FE_ 1 | 预留 |
6 | FE_2 | 预留 |
7 | USB Host | 通过插入U盘，实现配置文件导入和导出，运行 日志导出和软件升级等功能 说明 USB接口支持安全保护机制，例如用户需要鉴权才能进 行数据的导出导入、软件升级等操作。 |
8 | SD | 预留 |
9 | 拨码开关 | 可通过拨码组合和特定按键实现特定功能，控制 监控并机CAN通信匹配电阻，具体操作指导请联 系技术支持工程师 |
2.2 华为UPS5000-A 监控单元非触摸屏
UPS的监控显示单元位于整机的前面板上。通过操作监控显示单元，可以实现对UPS的 操作控制、参数设置、运行状态查看、告警查看等功能。
图 2-3 外观
（ 1 ）LCD （2）返回/关机键 （3）向上翻页键
（4）向下翻页键 （5）确认/开机/静音键 （6）故障指示灯/INFO键
（ 7 ）旁路指示灯 （8）电池指示灯 （9）市电指示灯
表 2-3 指示灯状态
指示灯名称 | 颜色 | 状态 | 含义 |
市电指示灯 | 绿 | 亮 | 主路逆变供电 |
灭 | 非主路逆变供电 |
电池指示灯 | 黄 | 亮 | 电池逆变供电 |
灭 | 非电池逆变供电 |
闪烁 | 电池容量低于设置的剩余容量预告警点 |
旁路指示灯 | 黄 | 亮 | 旁路供电 |
灭 | 非旁路供电 |
故障指示灯/INFO键 | 红 | 亮 | UPS故障 |
红 | 闪烁 | UPS告警 |
绿 | 亮 | UPS正常 |
表 2-4 功能按键
按键标 识 | 功能 | 说明 |
ESC | 返回上一级/关机 | 在除默认界面之外的任意菜单界面，按“ESC”返回上一级菜单。 （主菜单列表的上一级画面为默认界面）。 在默认界面，长按“ESC ”5s以上听到蜂鸣器“滴”声后放开，弹出 关机界面，按“al”，关闭逆变器。 |
▲ | 上移 | 可以通过“ ▲ ”和“ ▼ ”,进行信息的上下翻动。 需要输入和操作的信息，均通过列表或步进增减来选择需要输入的数 值。 |
▼ | 下移 |
| 开机/确认/静音 | 开机：在默认界面，长按“al ”5s以上听到蜂鸣器“滴”声后放 开，弹出开机界面，按“al”，UPS开机。 在默认界面，按“al”，进入主菜单。 在任意菜单下，按“al”可进入下一级菜单，如果是末级菜单项， 则显示相应的信息画面。 在有蜂鸣器鸣叫的情况下，按键时间 > 2s，为【蜂鸣器静音】功能 键。但此静音功能不能关闭电池容量低产生的蜂鸣告警。 |
| INFO键/故障指示灯 | UPS发生告警时按压“回”可直接进入告警菜单，查看当前告警信 息。 无告警时，按“回”回到默认界面。 在有蜂鸣器鸣叫的情况下，按“ ”可以对其进行静音。但此静音 功能不能关闭电池容量低产生的蜂鸣告警。 |
