PDU8000-0125 DCV8- BXA001 电池保护开关盒

2.1 外观PDU8000-0125 DCV8- BXA001 电池保护开关盒

BCB-BOX（ Battery Circuit Breaker Box）是指用于接通和断开蓄电池与UPS系统连接 并保护电池的电气设备，包括五种型号：

●     PDU8000-0125DCV8-BXA001

●     PDU8000-0250DCV8-BXA001

●     PDU8000-0400DCV8-BXA001

●     PDU8000-0630DCV8-BXA001

●     PDU8000-0800DCV8-BXA001

BCB-BOX五种型号整体一致，以PDU8000-0250DCV8-BXA001为例进行说明。

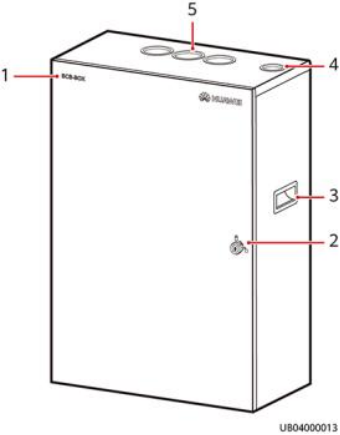

图 2-1 BCB-BOX 外观

（ 1 ）产品丝印                        （2）门锁                              （3）搬运抠手

（4）信号线缆出线孔             （5）功率线缆出线孔

C口 说明

在BCB-BOX底部，对应有功率线缆和信号线缆的走线孔。

2.2 产品结构PDU8000-0125 DCV8- BXA001 电池保护开关盒

2.2.1 内部结构

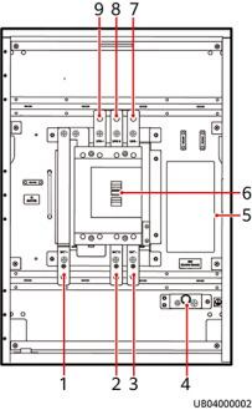

图 2-2 PDU8000-0125DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极
